Самый простой и дешевый вариант красивой подсветки салона
Современный автомобиль уже давно перестал быть просто средством передвижения. Водители помимо технических характеристик авто все чаще уделяют внимание эстетической привлекательности и комфорту салона.
Одним из вариантов улучшения интерьера является установка светодиодной подсветки. Такое усовершенствование не только украсит салон, но и повысит его функциональность и удобство. Сделать подсветку можно своими руками. Это не требует специальных навыков и умений, а также больших финансовых затрат.
Подготовка
Наиболее простым и недорогим вариантом подсветки салона авто является светодиодные ленты. Чаще всего освещение включается при открывании дверей, но можно выбрать и другой вариант. Сейчас автомобильный рынок предлагает большое количество комплектов подсветки для салона авто. Не составляет труда найти наиболее подходящий вариант для конкретного автомобиля.
Для установки такой иллюминации понадобятся следующие материалы:
- светодиодная лента нужной длины;
- конденсатор 3300 мФ;
- термоусадочная трубка;
- изоляционная лента;
- провод определенной длины, которая зависит от способа подключения;
- плафон;
- блок питания для проверки в домашних условиях;
- контроллер для регулировки яркости (не обязательно);
- клеммы «папа» и «мама»;
- клей герметик.
Кроме перечисленных материалов, для установки освещения понадобятся такие инструменты:
- плоскогубцы;
- паяльник с припоем;
- набор отверток;
- зажигалка;
- нож;
- щипчики.
Вооружившись перечисленными материалами и инструментами, можно приступать к установке светодиодной ленты внутрь салона. Локацию можно выбрать по желанию. К примеру, для установки подсветки под ноги можно использовать универсальную схему, которая подойдет практически для любых машин.
Алгоритм установки и подключения
Монтаж целостной конструкции светодиодной подсветки рекомендуется начинать в удобных условиях на отдельном столе:
- Сначала припаять конденсатор к плафону на то место, куда вставлялась раньше лампочка (+ присоединить ближе к выключателю, а – к обратной стороне).
- Обжать концы светодиодной ленты и обычные концы провода с помощью клемм.
В итоге получится плафон с конденсатором и проводами с клеммами «мама» на концах, два провода для подключения плафона к сети с клеммами «мама», а также лента с разными клеммами.
На следующем этапе следует подключить провода к плафону. Здесь главное – не перепутать полярность. После подсоединения с помощью блока питания проверить конструкцию.
Убедившись в работоспособности ленты, можно приступать к монтажу на автомобиль. Можно установить ленту по периметру лобового окна. Провод питания от плафона пойдет под пластиковой панелькой.
Установку нужно проводить в следующем порядке:
- На первом этапе с левой стороны стекла демонтировать вертикальную пластиковую панель с левой стороны стекла.
- Здесь находятся провода, идущие от плафона. С помощью многофункционального тестера определить их полярность.
- После этого следует укоротить провода до оптимальной длины так, чтобы не было провисания. Установить на «+» цветной провод, а бесцветный кабель – на «минус». Теперь проводка готова.
- С помощью герметика закрепить светодиодную ленту по периметру лобового стекла.
- Проверить работоспособность ленты, надеть на клеммы термоусадку.
- На следующем этапе установить плафон, подключив его с одной стороны к ленте, а с другой – к питанию.
- Все контакты тщательно заизолировать, закрепить плафон.
Красивая подсветка салона готова. Таким образом, украсить салон качественной подсветкой может любой владелец автомобиля, даже не обладая специальными навыками и умениями.
Источник
Про подсветку и освещение Lada XRAY
Хэтчбек поступит в продажу только в феврале 2016 года, но уже сейчас АВТОВАЗ предоставил журналистам несколько серийных XRAY для тестов и испытаний. Всем уже знаком интерьер и внешний вид этого автомобиля, но мало кто видел возможности подсветки и освещения этой модели Лада.
Фары на Икс Рей имеют ДХО, которые располагаются в отдельной секции в верхней части блок-фары. Такое дизайнерское решение в стиле «реснички» компания использует впервые.
Ближний свет по сравнению с Лада Веста немного лучше. Хотя освещение седана назвать плохим тоже нельзя, т.к. он показал хорошие результаты в сравнении с конкурентами.
Оценить возможности ближнего света фар можно прокатившись по ночному городу:
Габариты фонарей в темноте будут смотреться вот так:
Освещение багажника на XRAY не лучше, чем на других современных автомобилях аналогичного класса. Плафон установлен в левой части багажного отделения и слегка подсвечивает его. Наверняка владельцы будущего хэтчбека захотят доработать подсветку.
Внутри салона XRAY подсветки не много. Заметно выделяется комбинация приборов и мультимедийная система (ММС). Блок управления климатом достался от «Весты» и имеет не яркую подсветку. Кнопки электростеклоподъемников еще можно заметить в темноте, но подсветка корректора фар совсем тусклая.

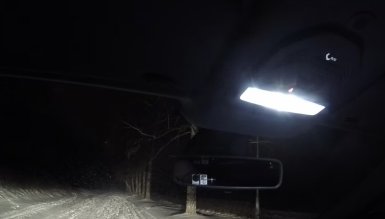

Освещение в бардачке вполне достаточно, светильник находится сверху и не плохо справляется со своими обязанностями. Плафон на потолке, как у Лада Веста с ЭРА-Глонасс. В нем уже с завода установлены светодиоды, которые хорошо справляются с освещением салона. Кнопки вызова и непристегнутого ремня безопасности на светильнике подсвечиваются.
Увидеть подсветку XRAY в живую можно из этого видео:
Другие обзоры и тесты о новом хэтчбеке АВТОВАЗа можно найти в этой категории.
Источник
Лада XRAY обзавелась комплектацией Exclusive
Новая версия стала самой дорогой в гамме и, как говорят сами вазовцы, предназначена для «самых требовательных клиентов». За основу взяли XRAY с мотором 1.8 (122 л.с.) в наиболее оснащенной комплектации Luxe с пакетом Prestige: здесь уже есть климат-контроль, 17-дюймовые колеса, медиасистема с навигатором, камера заднего вида и многое другое. А главные отличия комплектации Exclusive — в салоне.
Сиденья отделаны искусственной кожей и алькантарой. Из кожзама также сделаны декоративные вставки на дверях, а на руле и рычаге коробки передач появилась светло-бежевая прострочка. Вдобавок салон украшен черными глянцевыми вставками на передней панели и дверях, стальными накладками на педалях и оригинальными текстильными ковриками.
Также появилась атмосферная подсветка салона: светодиоды расположены в карманах передних дверей, в ногах водителя и переднего пассажира, на центральном тоннеле и в проемах передних дверей. Внешне богатый XRAY можно опознать только по шильдикам с надписью Exclusive на рамках задних дверей и крышке багажника.
За эксклюзив придется доплатить 32 тысячи рублей: пятидверка с механической коробкой передач стоит 806 тысяч, а с «роботом» AMT — 831 тысячу. Это пусть и немногим, но все-таки дороже прошлогодней юбилейной комплектации 50 Anniversary, которая стоила максимум 829 тысяч рублей.
Источник
Что такое атмосферная подсветка салона лада икс рей кросс
Lada Xray. Блок освещения салона
Блок освещения салона выполняет функции общего освещения салона, индивидуального освещения места водителя и места переднего пассажира и функции связи с оператором системы «ЭРА-ГЛОНАСС».
рис. 7.1. блок освещения салона
– Зона расположения микрофона системы вызова экстренных оперативных служб.
– Клавиша включения секции общего освещения в режим
«Включено при открытой двери».
– Клавиша вызова экстренных оперативных служб.
– Клавиша включения секции общего освещения салона в режим «Включено».
– Зона расположения громкоговорителя системы вызова экстренных оперативных служб.
– Клавиша включения индивидуального освещения места пассажира.
– Секция индивидуального освещения места переднего пассажира.
– Индикатор отключения подушки безопасности переднего пассажира.
– Индикатор состояния системы вызова экстренных оперативных служб.
– Секция общего освещения.
– Индикатор непристегнутого ремня безопасности водителя.
– Секция индивидуального освещения места водителя.
– Клавиша включения индивидуального освещения места водителя.
При нажатии на клавишу 5 (рис. 7.1) включается режим общего освещения. При нажатии на клавишу 2 включается режим
«Включено при открытой двери».
В случае нажатия обеих клавиш приоритет имеет клавиша 5 . Каждая из секций индивидуального освещения включается соответствующей клавишей с пиктограммой для водителя 14 или для переднего пассажира 7 .
Переключение режимов работы общего освещения осуществляется клавишами, имеющими фиксированное положение в режиме «Включено».
Переключение режимов работы индивидуального освещения происходит при повторном нажатии на соответствующую клавишу (положение клавиши в режиме «Включено» не фиксируется).
рис. 7.2. Общий вид блока освещения салона
– Блок освещения салона.
Сигнализаторы и индикаторы в составе блока освещения салона:
сигнализатор отключенной подушки безопасности переднего пассажира, цвет сигнала желтый;
сигнализатор непристегнутого ремня безопасности переднего пассажира, цвет сигнала красный;
индикатор состояния системы вызова экстренных оперативных служб красного цвета. Загорается на 5 секунд при каждом включении зажигания, а затем гаснет. Также индикатор загорается в случае наличия неисправности в системе вызова экстренных оперативных служб.
Lada Xray. Дополнительное освещение
Плафон освещения вещевого ящика (рис. 7.3) включается при открывании крышки вещевого ящика.
рис. 7.3. Плафон освещения вещевого ящика
При открывании любой двери включается плафон освещения багажного отделения (рис. 7.4).
рис. 7.4. Плафон освещения багажного отделения
Источник
Блок освещения салона
Блок освещения салона Lada Xray
Блок освещения салона выполняет функции общего освещения салона, индивидуального освещения места водителя и места переднего пассажира и функции связи с оператором системы «ЭРА-ГЛОНАСС».
рис. 7.1. блок освещения салона
– Зона расположения микрофона системы вызова экстренных оперативных служб.
– Клавиша включения секции общего освещения в режим
«Включено при открытой двери».
– Клавиша вызова экстренных оперативных служб.
– Клавиша включения секции общего освещения салона в режим «Включено».
– Зона расположения громкоговорителя системы вызова экстренных оперативных служб.
– Клавиша включения индивидуального освещения места пассажира.
– Секция индивидуального освещения места переднего пассажира.
– Индикатор отключения подушки безопасности переднего пассажира.
– Индикатор состояния системы вызова экстренных оперативных служб.
– Секция общего освещения.
– Индикатор непристегнутого ремня безопасности водителя.
– Секция индивидуального освещения места водителя.
– Клавиша включения индивидуального освещения места водителя.
При нажатии на клавишу 5 (рис. 7.1) включается режим общего освещения. При нажатии на клавишу 2 включается режим
«Включено при открытой двери».
В случае нажатия обеих клавиш приоритет имеет клавиша 5. Каждая из секций индивидуального освещения включается соответствующей клавишей с пиктограммой для водителя 14 или для переднего пассажира 7.
Переключение режимов работы общего освещения осуществляется клавишами, имеющими фиксированное положение в режиме «Включено».
Переключение режимов работы индивидуального освещения происходит при повторном нажатии на соответствующую клавишу (положение клавиши в режиме «Включено» не фиксируется).
рис. 7.2. Общий вид блока освещения салона
– Блок освещения салона.
Сигнализаторы и индикаторы в составе блока освещения салона:
сигнализатор отключенной подушки безопасности переднего пассажира, цвет сигнала желтый;
сигнализатор непристегнутого ремня безопасности переднего пассажира, цвет сигнала красный;
индикатор состояния системы вызова экстренных оперативных служб красного цвета. Загорается на 5 секунд при каждом включении зажигания, а затем гаснет. Также индикатор загорается в случае наличия неисправности в системе вызова экстренных оперативных служб.
Lada Xray. Дополнительное освещение
Плафон освещения вещевого ящика (рис. 7.3) включается при открывании крышки вещевого ящика.
рис. 7.3. Плафон освещения вещевого ящика
При открывании любой двери включается плафон освещения багажного отделения (рис. 7.4).
рис. 7.4. Плафон освещения багажного отделения
Видео по теме «Lada Xray. Блок освещения салона»
Лада Веста.Все об освещении салона
Светодиодная подсветка номера Lada Xray
Где находится блок предохранителей на LADA X-RAY
Источник
