Jg 300a jg рычажная лебедка

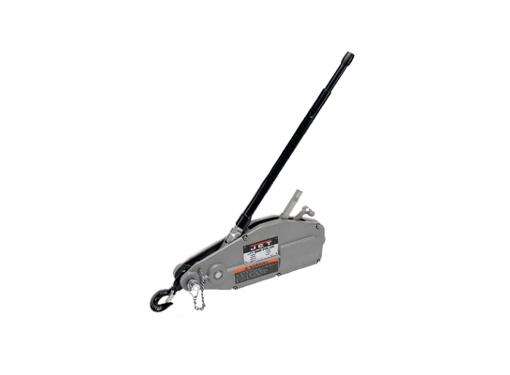

Монтажно-тяговая лебедка JET JG-300A-3.0T

Ваша текущая цена:

Вы юридическое лицо?

Регистрируйтесь на сайте и получайте специальные цены уже с первой покупки!

Данный товар доставляется
по предоплате.

24 мес.

Вес брутто	27.8 кг
Комплектация лебёдки	трос
Привод	ручной
Длина троса/ленты	16 м
Тип лебедки	мтм
Усилие	3 т
Автомобильная	нет

Лебедка механическая JET JG-300A-3.0T тяговая

Цена на сайте действует только при оформлении заказа через интернет-магазин и может отличаться от цены в магазинах

0 оценок (0 из 5)

Александр , 04 февраля 2021 г.

Здравствуйте, интересует лебёдка Монтажно-тяговая лебедка JET JG-300A-3.0T Стоимость и сроки поставки в г. Пермь

Администратор: Здравствуйте! Для уточнения сроков и условий приобретения товара рекомендуем связаться с менеджером колл-центра по телефону 88003339220 (звонок по РФ бесплатный) или оформить заказ на сайте на интересующий Вас товар. После оформления заказа наш менеджер обязательно с Вами свяжется.

Источник

Лебёдка рычажная тяговая JET JG-300A

В интернет-магазине Анталекс.рф вы можете купить рычажную тяговую лебедку фирмы JET, модель JG-300A оптом и в розницу с доставкой по всей территории РФ. Удобное, простое и надёжное приспособление, позволяющее перемещать грузы вертикально весом до 3 тонн и горизонтально, весом до 4.8 тонны. Устройство имеет небольшие размеры, что упрощает процесс транспортировки и хранения. Особенности и преимущества данной лебёдки.

1. Корпус изготовлен из прочного алюминиевого сплава, что делает механизм лёгким и износостойким.
2. Лебёдка поставляется без троса.
3. Удобная рукоятка облегчает работу.
4. Стопорный рычаг надёжно фиксирует трос на заданной длине.
5. Наличие реверса.

Данное устройство приводится в действие с помощью трещотки и рычага. Фиксаторы предохраняют барабан от разматывания под тяжестью груза. Изделие имеет малый вес, эргономично не требует жесткой фиксации корпуса (может работать на подвесе), удобно в управлении. К недостаткам относится малая длина троса, не больше 6 m.
Используется изделие для транспортно-подъемных работ, для установки расчалок, привода в действие различных механизмов, в качестве силового узла, в комплекте с другим оборудованием. При помощи данного изделия человек может поднять груз до 4 тн. Изделие позволяет перемещать тяжелые предметы, в вертикальном, и в горизонтальном направлении.

Вес инструмента — 25 кг, вес комплекта — 25 кг.

Источник

Инструкция и руководство для
Jet Tools JG-300А на русском

10 страниц подробных инструкций и пользовательских руководств по эксплуатации

JET GH-2040ZH DRO ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК

JET JKM-300 КОМБИНИРОВАННЫЙ СТАНОК: Фуговальный, пазовальный, циркулярный.

JET BD-8VS НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ | обзор + тест

КУПИЛА ХЛАМ / ленточная пила ДЖЕТ / JET JWBS 9X Ленточнопильный станок

Сравним две самые популярные ленточные пилы JET

JET JWBS-8-M / настройка младшей модели ленточнопильных станков JET ОТ и ДО

Обзор Ленточнопильный станок по дереву JET JWBS-14OS

JET MBS-56CS Ленточнопильный станок по металлу. Обзор

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ТЯГОВАЯ ЛЕБЕДКА СЕРИИ JG ВМХ Тул.

Грузоподъемники Jet Tools

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТЯГОВАЯ ЛЕБЕДКА СЕРИИ JG

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

На рис. показана модель JG-150A

ОБЩИЕ УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед эксплуатацией тяговой лебедки внимательно прочитайте руководство пользователя.

Масса груза не должна превышать грузоподъемности лебедки.

Убедитесь, что все опорные конструкции и устройства для фиксации груза, используемые с лебед-

кой, достаточно прочные, чтобы выдержать массу груза и оборудования. Если Вы сомневаетесь,
проконсультируйтесь с квалифицированным специалистом.

Не используйте расширения для рукояток (удлинители).

Не используйте перекрученные и поврежденные тросы.

Не используйте поврежденную или неисправную лебедку.

Не поднимайте людей. Никогда не вставайте под транспортируемым грузом.

На барабане всегда должно быть минимум 3 оборота троса.

Не используйте лебедку, если крюк открыт, деформирован или без предохранительной щеколды.

Следите, чтобы тросы не соприкасались с острыми краями.

Никогда не оставляйте без присмотра подвешенный груз.

Не раскачивайте подвешенный груз.

Перед каждым использованием проверяйте лебедку на повреждения. Немедленно заменяйте по-

Для работы с тросом всегда надевайте защитные перчатки. Не надевайте широкую одежду, кото-

рую могут защемить подвижные части лебедки.

Несоблюдение указаний по технике безопасности может привести к серьезным травмам персона-

Тяговая лебедка серии JG

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Артикул.

Тяговое усилие, тонны 1.2

Грузоподъемность, тонны 0.75

Длина телескопической рукоятки
мин/макс, мм

Расстояние за один ход, мм 52

Габаритные размеры (ДxШxВ), мм 425

660 х 325 х 115

Диаметр троса, мм 8

Приблизительная масса с тросом, кг 16

*ПРИМЕЧАНИЕ: указанные выше артикулы обозначают модели без троса.

Спецификация данной инструкции является общей информацией. Данные технические характери-
стики были актуальны на момент издания руководства по эксплуатации. Компания WMH Tool Group

оставляет за собой право на изменение конструкции и комплектации.

РАСПАКОВКА
Если Вы при распаковке обнаружили повреж-

дения вследствие транспортировки, немедлен-

но сообщите об этом Вашему продавцу, не

эксплуатируйте лебедку! Не выбрасывайте

упаковку до тех пор, пока лебедка не будет

смонтирована и запущена в эксплуатацию.

Если Вы обнаружили, что отсутствуют некото-
рые детали, сообщите об этом Вашему постав-

щику. Перед эксплуатацией внимательно про-
читайте руководство пользователя по монтажу,
техническому обслуживанию, а также изучите

указания по технике безопасности.

КОМПЛЕКТ ПОСТАВКИ
1.

тяговая лебёдка – 1 шт.

телескопическая рукоятка – 1 шт.

поворотный крюк – 1 шт.

трос диаметром 8.3 мм (упакован отдель-

но, продается отдельно)
5.

инструкция по эксплуатации – 1 шт.

гарантийный талон – 1 шт.

Смазка
Перед монтажом смажьте лебёдку:
Приводя в движение рычаг реверса, смажьте

маслом тяговый механизм (см. Рис. 1). Благо-

даря движению рычага масло попадёт внутрь

механизма. Смажьте предохранители и соеди-

нения. Для смазки рекомендуется износостой-

ВНИМАНИЕ! Без надлежащего количества
смазки предохранитель не будет входить

в зацепление с тросом, и трос не будет
перемещаться.

Прикрепите поворотный крюк к крепёжному болту на корпусе ле.

1.Прикрепите поворотный крюк к крепёжному

болту на корпусе лебёдки. Убедитесь, что
шплинт вставлен через крепёжный болт.

2.Закрепите крюк к точке фиксации, как пока-

зано на Рис. 2. Рычаг перемещения вперед

должен быть установлен в направлении от
крюка.

3.Разблокируйте стопор, установив стопорный

рычаг в паз на корпусе лебёдки.

4.Проденьте трос в отверстие в задней части

лебёдки (конец троса, чтобы было удобно
его пропускать через лебедку). Тащите

трос, пока он не выйдет с противоположной
стороны лебёдки.

5.Рукой протяните трос и убедитесь, что нет

препятствий для прохождения троса через

6.Держа конец троса, нажмите на стопорный

рычаг, затем отпустите, чтобы он вернулся
в исходное положение. Трос должен войти

в зацепление внутри корпуса лебёдки.

7.Установите телескопическую рукоятку на

рычаг реверса или на рычаг перемещения

вперёд. Закручивайте рукоятку, пока она
не будет прочно закреплена на рычаге.

8.Теперь лебёдка готова к работе.

Лебёдка предназначена для подъёма, опуска-
ния тяжёлых грузов и для тяговых работ. Пе-
ред началом работы ознакомьтесь с правилами

техники безопасности.

1.

Зацепите трос в центре крюка под предо-

хранительной щеколдой. Не фиксируйте трос

перед предохранительной щеколдой. См. Рис.
5.
2.

Следите, чтобы трос не перекрутился.

Закручивание троса снижает его прочность.
См. Рис. 6.
3.

Для перемещения троса вперёд установи-

те телескопическую рукоятку на рычаг для пе-

ремещения вперёд и покачайте рукоятку.
4.

Для перемещения троса назад установите

телескопическую рукоятку на рычаг реверса и
покачайте рукоятку.

ВАЖНО: на рычаге перемещения вперёд уста-
новлен срезной штифт (# 25 согласно списка де-
талей). Если будет превышена грузоподъёмность
лебёдки, срезной штифт сломается. Если такое
произошло, уменьшите массу груза или исполь-
зуйте другое оборудование с большей грузоподъ-
ёмностью. Сломанный срезной штифт можно лег-
ко заменить. Сменный срезной штифт установлен
в транспортировочной рукоятке моделей 1.5 т и
3.0 т (см. Рис. 1) и в телескопической рукоятке
модели 0.75 т.

После работы снимите трос с корпуса ле.

После работы снимите трос с корпуса ле-

бёдки, установив стопорный рычаг в паз
(разблокируйте стопор, затем вытащите

трос через отверстие в задней части кор-
пуса).

После того, как Вы вытащили трос, выве-
дете рычаг из паза, рычаг должен сам

вернуться в исходное положение. Если
стопорный рычаг продолжительное время
будет находиться в зацеплении в пазе,

пружина поможет растянуться.

Удалите с оборудования, включая внут-

ренние механизмы и трос, песок и воду,
затем смажьте маслом.

Храните лебёдку в сухом, прохладном
месте, не храните оборудование вблизи

кислотообразующих химических веществ,
они способствуют образованию ржавчи-
ны.

Регулярно проводите профилактический ос-

мотр оборудования. Проверяйте, достаточно ли
смазаны механизмы лебёдки и трос. Лебёдка

должна быть очищена от грязи, песка, пыли и

Проверяйте, не деформированы ли крюки и не

деформирована ли и не повреждена ли лебёд-
ка.

Следите за тем, чтобы трос не перекручивался.

Если трос храниться в положении «корзина»
или перекручен несколько раз в одной точке,

он становится менее прочным, это может при-
вести к несчастным случаям.

Срочно замените трос, если:

9

В результате истирания толщина троса

уменьшилась наполовину.
9

Трос принимает форму «корзины», пере-

кручивается или деформирован.
9

Во время работы на трос была оказана

сильная ударная нагрузка; это может привести
к повреждению троса, даже если не была пре-

вышена грузоподъемность.
9

По всей длине троса образовались вор-

Гильза троса приобрела эллиптическую

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Трос не перемеща-

ется ни в одном
направлении.

Смажьте лебёдку и трос.

Разберите лебёдку и очистите от
пыли, грязи и т.д. Смажьте тяго-

вый механизм после сборки.

Неправильное положение сто-
порного рычага.

Выведете стопорный рычаг из
паза, он должен вернуться в ра-
бочее положение.

Трос не перемеща-

ется вперёд во
время нормальной

работы, или пере-
мещается с трудом.

Неправильное положение сто-
порного рычага.

Выведете стопорный рычаг из
паза, он должен вернуться в ра-

Не смазаны предохранители.

Смажьте соединения предохра-
нителей; предохранители долж-

ны касаться троса.

Превышена грузоподъёмность
лебёдки.

Уменьшите массу груза.

Что-то препятствует перемеще-
нию троса.

Вытащите трос; почистите и
смажьте тяговый механизм и

Рычаг реверса входит в зацеп-
ление с тросом.

Проверьте положение рычага
реверса. Отрегулируйте, если

неправильно вхо-
дит в зацепление с
тросом.

Растянулась пружина стопорного

Список деталей: тяговая лебедка Монтажная схема: тяговая ле.

Список деталей: тяговая лебедка

Монтажная схема: тяговая лебёдка JG-75A (0,75 тонн)

Список деталей: тяговая лебёдка JG.

Список деталей: тяговая лебёдка JG-75A (0,75 тонн)

1 . JG75A-1 . рама, справа . . 1
2 . TS-2285121 . винт с плоской головкой . M5x12 . 1

3 . JG75A-3 . шайба . . 1
4 . JG75A-4 . рама, слева . . 1

5 . JG75A-5 . заводская табличка . . 1
6 . JG75A-6 . винт . M2x6 . 4

7 . JG75A-7 . крепёжный бот в сборе . . 1
8 . JG75A-8 . срезной штифт . . 2

9 . JG75A-9 . телескопическая рукоятка . . 1
10 . TS-1551041 . стопорная рукоятка . M6 . 6
11 . TS-1503091 . крепёжный винт . M6x40 . 6

12 . JG75A-12 . квадратная гайка . M6 . 6
13 . JG75A-13 . шплинт в сборе . . 1

14 . JG75A-14 . направляющая втулка троса . . 1
15 . JG75A-15 . стопорный рычаг . . 1

16 . JG75A-16 . соединительная пластина, слева . . 1
17 . JG75A-17 . соединительная пластина, справа . . 1

18 . JG75A-18 . рычаг реверса . . 1
19 . JG75A-19 . штифт . . 1
20 . JG75A-20 . стопорное кольцо. Ø6 . 4

21 . JG75A-21 . штифт . . 1
22 . JG75A-22 . шплинт . . 2

23 . JG75A-23 . упорный палец . . 8
24 . JG75A-24 . рычаг перемещения вперёд . . 1

25 . JG75A-8 . срезной штифт . . 1
26 . JG75A-26 . ось . . 2

27 . JG75A-27 . передние салазки в сборе . . 1
28 . JG75A-28 . направляющая пружины . . 2
29 . JG75A-29 . пружина . . 2

30 . JG75A-30 . нижняя крепежная пластина . . 2
31 . JG75A-31 . верхняя крепежная пластина . . 2

32 . JG75A-32 . боковые салазки в сборе . . 1
33 . JG75A-33 . поворотный крюк . . 1

34 . JG75A-34 . прорезиненная ручка . . 1
35 . JG75A-35 . заглушка . . 1

. JG75A-WL . предупреждающая табличка (не показана) . 1
. 286574 . трос 0.75T, 20 м (не показан) . . 1

Монтажная схема: тяговая лебёдка JG.

Монтажная схема: тяговая лебёдка JG-150A (1,5 тонны)

Список деталей: тяговая лебёдка JG.

Список деталей: тяговая лебёдка JG-150A (1,5 тонны)

1 . JG150A-1 . рама, справа . . 1
2 . TS-2285121 . винт с плоской головкой . M5x12 . 1

3 . JG75A-3 . шайба . . 1
4 . JG150A-4 . рама, слева . . 1

5 . JG150A-5 . заводская табличка . . 1
6 . JG75A-6 . винт . M2x6 . 4

7 . JG150A-7 . крепежный болт в сборе . . 1
8 . JG150A-8 . срезной штифт . . 5

9 . JG150A-9 . телескопическая рукоятка . . 1
10 . TS-1551041 . стопорная шайба . M6 . 6
11 . TS-1503121 . крепёжный винт . M6x55 . 6

12 . JG75A-12 . Квадратная гайка . M6 . 6
13 . JG75A-13 . Шплинт в сборе . . 1

14 . JG150A-14 . Направляющая втулка троса . . 1
15 . JG150A-15 . стопорный рычаг . . 1

16 . JG150A-16 . соединительная пластина, слева . . 1
17 . JG150A-17 . соединительная пластина, справа . . 1

18 . JG150A-18 . рычаг реверса . . 1
19 . JG150A-19 . штифт . . 1
20 . JG150A-20 . стопорное кольцо. Ø9 . 4

21 . JG150A-21 . штифт . . 1
22 . JG150A-22 . шплинт . . 2

23 . JG150A-23 . упорный палец . . 10
24 . JG150A-24 . рычаг перемещения вперёд . . 1

25 . JG150A-8 . срезной штифт . . 1
26 . JG150A-26 . ось . . 2

27 . JG150A-27 . передние салазки в сборе . . 2
28 . JG150A-28 . пружина . . 2
29 . JG150A-29 . нижняя крепежная пластина . . 2

30 . JG150A-30 . верхняя крепежная пластина . . 2
31 . JG150A-31 . задние салазки в сборе . . 1

32 . JG150A-32 . транспортировочная ручка в сборе . . 1
33 . JG150A-33 . прорезиненная ручка . . 1

34 . JG150A-34 . заглушка . . 2
35 . JG150A-35 . прижимная пластина, короткая . . 4

36 . JG150A-36 . прижимная пластина, длинная . . 4
37 . JG150A-37 . стопорное кольцо. Ø12 . 8
38 . JG150A-38 . ось . . 4

39 . JG75A-33 . поворотный крюк . . 1
. JG75A-WL . предупреждающая табличка (не показана) . 1

. 286514 . 1.5T трос, 20 м (не показан) . . 1

Источник
