Как изменить порог включения вентилятора

Измеряем температуру включения вентилятора на ВАЗ-2110: инжектор и карбюратор

Поддержание нормальной рабочей температуры двигателя очень важно для сохранения его работоспособности. Мультяшная стрелка на щитке приборов, понятное дело, показывает температуру совсем не точно и выдаёт, скорее, ориентировочные показатели. Система же электронного управления двигателем ВАЗ-2110 с любым инжекторным мотором использует совсем другие данные, более точные. Они и влияют на рабочую температуру и на периодичность включения вентилятора охлаждения.

Когда включается вентилятор радиатора на ВАЗ-2110

Чтобы толком разобраться в том, как изменить температуру включения вентилятора на ВАЗ-2110 инжектор, необходимо точно знать заводские расчётные параметры и сам принцип включения вентилятора.

В карбюраторных двигателях вентилятор включался примерно на 100 градусах.

На карбюраторных моторах 2110 старого образца вентилятор включался при помощи термобиметаллического датчика. Он был установлен непосредственно в банке радиатора и настроен на определённую температуру. Поскольку нормальная рабочая температура антифриза 80-90 градусов , то и биметаллическая пластина замыкала контакты примерно при 100-105 градусах .

В инжекторных десятках вентилятор запускается совсем по-другому. Возле термостата установлены два датчика температуры — один с одним проводом, второй с двумя. Первый отвечает только за стрелку указателя температуры, поэтому и спрос с него небольшой. Второй датчик с двумя проводами — рабочий. Именно он подаёт импульс на электронный блок управления двигателем, а тот уже подаёт питание на сеть электродвигателя вентилятора.

Особенности датчика температуры

Однако надо понимать, что датчик температуры — это обычный преобразователь тепловой энергии в электрический изменяемый импульс. А точнее, при изменении температуры антифриза, меняется сопротивление датчика примерно в таком режиме:

Температура антифриза, °С	Сопротивление, Ом
100	123
80	215
60	667
40	1459
20	3520
	9420
-20	28680
-40	100700

Теперь становится понятным принцип работы системы включения вентилятора — ЭБУ получает определённый электрический импульс, когда температура достигает 110 °С (133 Ом) , и подаёт питание на двигатель вентилятора.

Как только сопротивление элемента датчика поднимается до 187 Ом (что соответствует 97 °С), питание с вентилятора снимается, двигатель остывает.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Источник

Как изменить температуру включения вентилятора радиатора?

Добро пожаловать на ChipTuner Forum.

Опции темы

Nikkell

мурзик

vadik

Алексей Рябов

SVKokorev

SVKokorev, а ошибки не будет?

если эбу увидит высокий уровень там где его не должно быть?

домовой Кузьма

sergcr

говорим, + на одном выводе обмотки с ГР, на другой — минус с ЭБУ идет, коротнем его напрямую думаю блок ругацо начнет

ошибся выше, сигнал низкого уровня

вот нашел:
для М797 — Р0480 Цепь управления реле вентилятора 1: обрыв, замыкание на массу или на +12В.

домовой Кузьма

sergcr

домовой Кузьма

sergcr

мурзик

домовой Кузьма, согласен, моя неправда. Сначала написал, потом подумал

Диагностируется только цепь управления, сила диагностике не подлежит.
Подавать надо «землю», а не +12В и непосредственно в силовую цепь включения вентилятора.
Поэтому тумблер там скорее всего неуместен, т.к. шибко уж амперы на вентиляторе большие (тумблер на 15А лично я не припомню).
Так что подавать «земелю» нужно через аналогичное реле прямо на вентилятор и все будет хорошо (в плане драйверной диагностики ЭБУ).

SVKokorev

profi

sergcr

Бесполезно уменьшать температуру включения вентилятора без замены термостата на более холодный.
Простое уменьшение температуры включения вентилятора приведет к тому, что температура двигателя и ОЖ останется практически той же, а может и выше, давление в системе будет тем же, только всё это будет происходить при практически постоянно работающем вентиляторе и в то же время холодном радиаторе.
А «горный» режим можно включать тумблером, простым подключением резистора паралельно ДТОЖ .

Добавлено через 6 минут

Shura_with_KINEF

95, а затем опять растет и т.д. Система охлаждения работает исправно, и термостат, и вентилятор. Вот я и подумал, что более раннее включение вентилятора может позволить избежать этого.

Nikkell

rokkk

sergcr

Дык вроде ж у ВАЗа они все (термостаты) на одну температуру открытия настроены, или я не прав?

Эт чего же получается, что радиатор холодный, температура ОЖ упала (согласно показаниям ДТОЖ ЭБУ), а двиглу похеру, его температура не изменится. Чудеса!

95, а затем опять растет и т.д.

Именно такая ситуация сподвигла меня программно скинуть 5 град. на включение/отключение карлсона.

Shura_with_KINEF, sergcr, уверяю вас, все работает как надо. При движении авто система охлаждения работает как и раньше, т.к. температура тосола до температуры включения карлсона не доходит. А в пробках карлсон срабатывает чуток пораньше.

Добавлено через 21 минуту

SVKokorev

Не совсем так. ДТОЖ меряет температуру в малом круге, и ЭБУ «похеру» какая температура ОЖ в радиаторе, хоть вообще холодный, такое бывает при термостате, заклиненом в закрытом положении (если точнее, не заклиненом а разгерметизированном). И карлсон будет молотить, и крышку с раширительного будет срывать и сами расширительные будут лопаться как грелки.Уж поверь за десятилетие насмотрелся. А ведь по началу, только что пересевшие с карбюраторных, клиенты приезжали с большими такими глазами: — «Чудо, радиатор холодный, вентилятор работает непрерывно, а движок перегреввается.

Именно такая ситуация сподвигла меня программно скинуть 5 град. на включение/отключение карлсона.

Shura_with_KINEF, sergcr, уверяю вас, все работает как надо. При движении авто система охлаждения работает как и раньше, т.к. температура тосола до температуры включения карлсона не доходит. А в пробках карлсон срабатывает чуток пораньше.

Часный случай одного автомобиля с негерметичным термостатом (перепускающим тосол по большому кругу)

Источник

Как изменить порог включения вентилятора

Добрый день ! Сабж! На Самарах это делается бк , тут так же ?

Не на всех грантах есть второй вентилятор?
Если гранта с кондеем ,то отдельного вентилятора кондея нет?

Нет, просто интересно

Добавлено спустя 24 секунды:

al08
А через ельм 327?

А через ельм 327?

обманку датчика, который будет включать винт охлаждения раньше чем перегреется мотор

обманку датчика, который будет включать винт охлаждения раньше чем перегреется мотор

Резистор включить ему в параллель.

либо поставить обманку датчика, который будет включать в

поставить обманку датчика

Дачика температуры. Резистор включить ему в параллель. Например, когда температура будет 90, у него сопротивление будет как при 104-х, вентилятор включится и все дела.

Serega iz Novomoskovska
А ничего, что это датчик не для вентилятора, а для эбу, который смесь готовит в том числе и исходя из температуры двигателя.

Добавлено спустя 2 минуты 11 секунд:

Suse
Плавный пуск (1ю скорость).

Serega iz Novomoskovska
А ничего, что это датчик не для вентилятора, а для эбу, который смесь готовит в том числе и исходя из температуры двигателя.

Ничего. разница в 5-10 градусов практически не отразится на работе + обратная связь по лямбде поправит стехиометрию.

Либо на Али купить термореле и включать вентилятор им.

Ничего. разница в 5-10 градусов

предложил простейший вариант

Он реальный, но нецелесообразный.

Плавный пуск (1ю скорость).
_________________

Suse Если есть желание сделать дополнительное регулируемое включение вентилятора по температуре, то можно собрать с паяльником приблуду не лезущую к эбу двигателя. Или купить китайскую. Термодатчик с приблуды примотать снаружи к патрубку радиатора или к термостату. Ещё понадобится реле, и пару mosfet транзисторов.

Источник

Решение проблемы с высокой температурой включения вентилятора охлаждения ВАЗ 21102

Не нравится мне как устроена система включения вентилятора охлаждения на 21102. Управление через мозги. Включение на 105 а отключение на 101 градусах это я считаю много. Мною была внедрена кнопка включения вентилятора с дополнительным реле параллельно штатному реле. Нашел статью на драйве Кнопка включения вентилятора радиатора охлаждения ВАЗ 2110 Спаибо за статью! Так вот эта система служит мне с 04.06.2016 и периодически включаю кнопку. По БК выставил 95 и красота, но к сожалению, БК немного поломался и теперь с к линией не соединяется.
При замене охлаждающей жидкости я заметил что у меня радиатор стоит как от карбюраторной и там где должен стоять датчик, вкручена заглушка под шестигранник. Помозговал как сделать так чтоб не портить проводку да и чтоб штатная система функционировала. В итоге пришел к решению сделать своеобразный переходник параллельно штатной системе. Пошел в магазин и приобрел:
-Датчик включения вентилятора от классики ТМ108-3808000 92/87
-Датчик включения вентилятора 2108 ТМ108-3808000-10 99/94
-Реле 4 контакта, колодка с проводами под реле
-2 клеммы мама, 2 клеммы папа
-Разъем двойной под клеммы
Началась творческая работа.

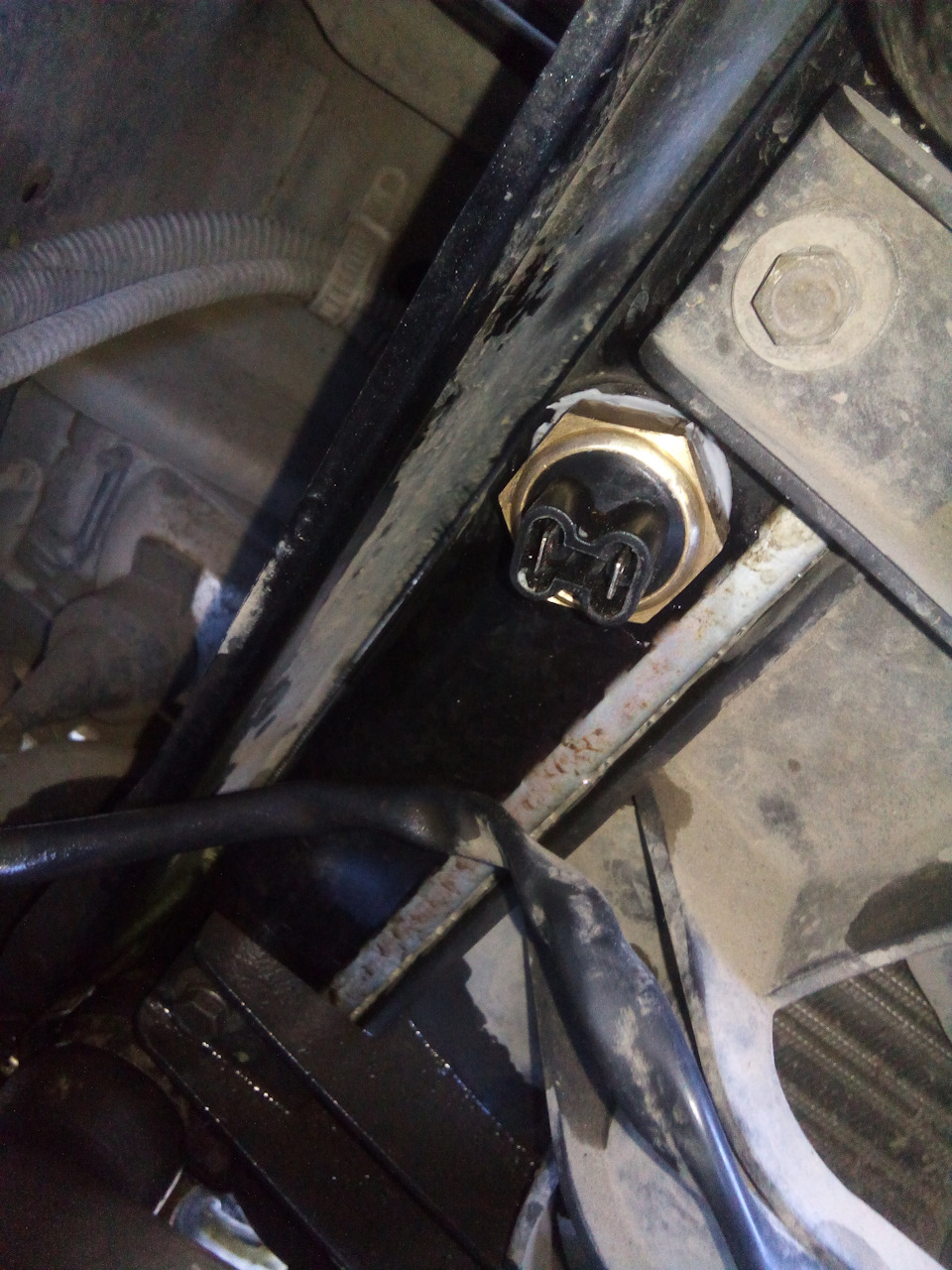

Для начала не мог определиться какой датчик вкручивать, в итоге решил что тот что на 92 градуса от классики. Намазал его резьбу герметиком, кольцо медное, что шло с ним в комплекте, также намазал, затем не сливая жидкости открутил пробку. Начал вытекать антифриз но я его словил его потекло немного. Вкрутил датчик, сильно не усердствовать!

Приступаем к проводке. Схема доработанная мной от статьи что указана выше (так как у меня стоит кнопка то схема такая, у кого ее нет то одного реле в схеме не будет соответственно)

Начал все это аккуратно собирать, пропаивать и вот что получилось:

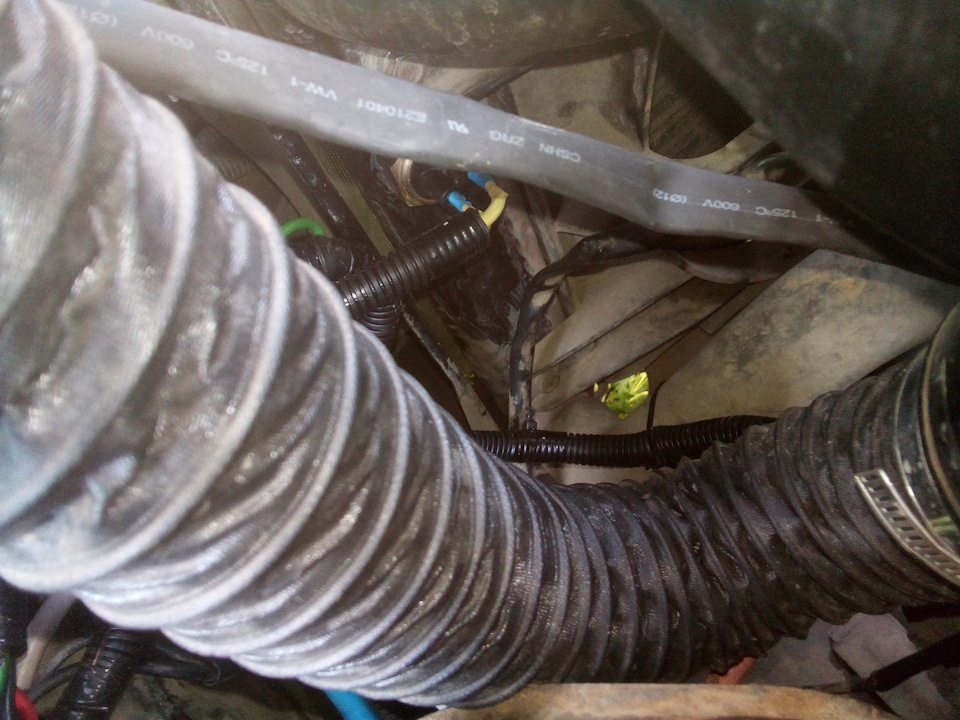

Одел в гофру, которая у меня завалялась

Долго не мог определиться с местом установки. Сперва хотел на болт который крепит вентилятор, но подумал что будет излишняя вибрация. В итоге разместил реле на шпильку где сходятся массы у АКБ в районе левого крыла.

Позже поменяю расположение реле, что то мне не нравится что оно там, но не суть…
Протянул плюсовой провод в салон и подпаялся по схеме к доп. реле, плюс тот который идет при сробатывании главного реле, т.е после зажигания.

Все собрал, проверил путем замыкания контактов датчика — все работает! Штатная система осталась не тронутой, кнопка так же функционирует! Долил немнога антифриза, прогрел ДВС, вентилятор сработал на отметке чуть выше 90 (а раньше не доходя 1 мм до красной зоны!) Выключился ниже 90! Результатом доволен. Летом в жару самое то!
Да, и кстати, переделал малость шланги пароотводящие к бачку, а то было не красиво.

Ну и не стал фоткать замену ламп в ПТФ. Это не так и сложно. На все ушло около 4 часов работы, я никогда не тороплюсь.
Теперь температура держится в районе отметки 90 градусов, не беспокоишься лишний раз. Если откажет датчик не дай Бог, то сработает штатная система, так сказать сейчас двойня защита (кнопка и датчик дополнительный) от перегрева. Всем спасибо, надеюсь статья была для кого то полезной.
