Установка накладок на бамперы

Главная » Установка накладок на бамперы

Прежде чем прочитать данную инструкцию, рекомендуем ознакомиться с общими рекомендациями по установке аэродинамического обвеса, которые помогут вам понять основные моменты и тонкости данной процедуры (ссылка).

Инструкция по установке накладок на бамперы/диффузоров

Этап № 1

Подготовьте все необходимые инструменты и материалы. Для установки накладок на бамперы/диффузоров (далее — изделия) вам понадобится:

Острая насадка для герметика;

Герметик (желательно стекольный, для вклейки стёкол);

Пистолет для выдавливания герметика;

Средство для очистки поверхности;

Двусторонний скотч с хорошей адигезией (лучше фирмы 3М);

Отвёртка или другой инструмент для вкручивания болтов/саморезов;

Щипцы-фиксаторы, для закрепления порогов (можно без них) и двусторонний скотч;

Внимательно осмотрите устанавливаемые изделия и изучите места их точек соприкосновения с кузовом автомобиля, по возможности постарайтесь их примерить. Старайтесь все делать не торопясь и внимательно, не упуская из внимания каждую деталь. Если к изделию прилагались дополнительные крепления, то прикрепите их. Если у вас стоят штатные накладки на бамперы, то можно с них перенести крепления на устанавливаемые изделия — это придаст некоторую прочность и связку крепления.

Этап № 3

Если (в случае с накладкой на бампер) имеется штатная защитная «губа» на бампер — снимите её.
Если производится установка диффузора, то также возможно потребуется выпиливание части бампера для его установки — тогда возьмите режущий инструмент (электролобзик, шлифовальную машинку, универсальную пилящую машинку или прочий походящий инстумент) и аккуратно выпилите мешающую установке часть бампера, предварительно наметив карандашом область запила. При выпиливании будьте предельно аккуратны, чтобы не испортить бампер, а также соблюдайте все меры безопасности при работе с травмоопасным инструментом (обязательно делайте это в защитных очках).

Этап № 4

Примерив и если надо, подточив и подогнав изделие к штатному бамперу, приложите и очертите края соприкосновения юбки с бампером. Последнее в дальнейшем, задаст правильный уровень приклеивания изделия.

Этап № 5

Места прилегания изделия к бамперу в первую очередь тщательно протрите от грязи и пыли, затем обработайте обезжиривателем, дайте высохнуть и уйти остаткам химии, потом проклейте герметиком или 2-сторонним скотчем (взависимости от выбраного метода).
При установке делайте всё по инструкции, которая прилагается к герметику (или скотчу), для правильной и хорошей адыгезии (склеивания) материалов!

Этап № 6

и в предыдущем этапе, кроме проклейки герметика (или скотча), сделайте с прикладываемой поверхностью.

Этап № 7

Аккурано, лучше с помощью помощника, приложите изделие к бамперу. Если есть крепления, то прикрутите их. В зависимости от выбранного метода склейки — если скотч, то уберите с него защитную плёнку, если герметик — то просто приложите. После плотного прилегания деталей, скрепите детали (поверхностно) молярным скотчем чтобы снизить нагрузку на склейку.
После установки не эксплуатируйте машину и не допускайте нагрузок на бампер и юбку до полного застывания герметика или полного склеивания скотча!

При копировании материалов данной статьи ссылка на источник обязательна!

Источник

Диффузор на задний бампер лансера 9 от лансера 10

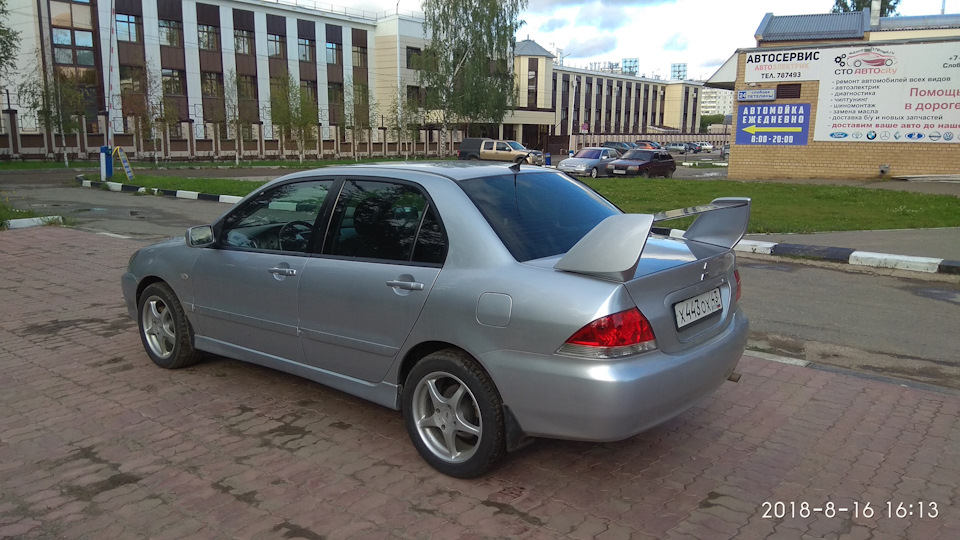

Привет! После установки спойлера от эвика 9 задняя часть машины снизу стала выглядеть пустовато.

Надо было визуально утяжелить низ бампера. Юбка от двушки мне не очень нравилась и стал икать варианты…

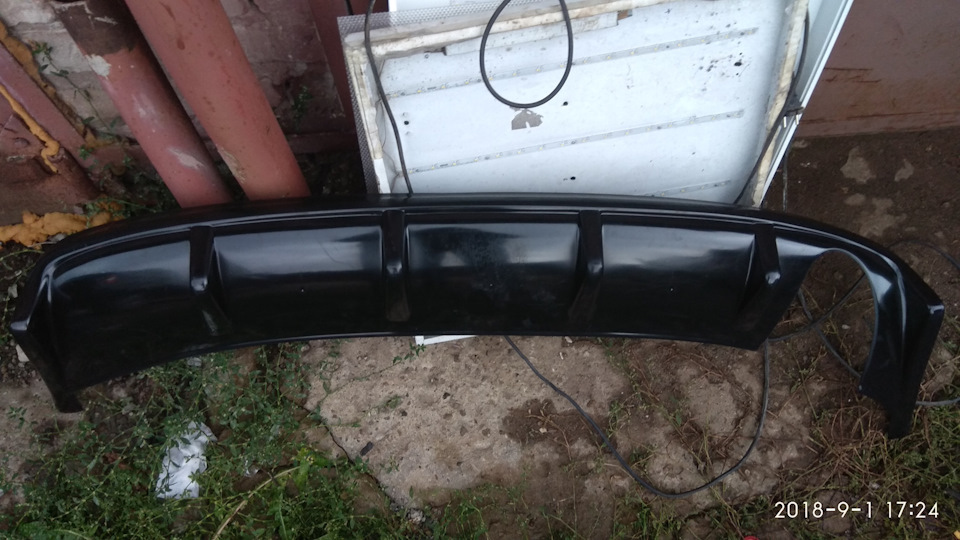

Нашел вариант диффузора заднего бампера от лансера 10 и подумал что у нас он тоже будет неплохо смотреться…

Созвонился со знакомыми, собрались в гараже и начали ставить.

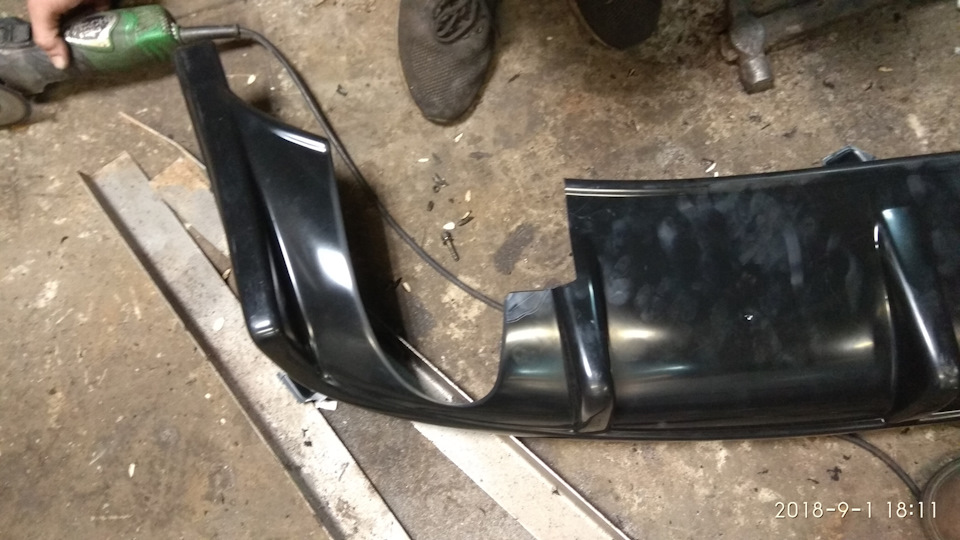

Спиливаем ненужные опоры.

Затем немного подпилили диффузор возле глушителя. а то у меня глушитель в него уперся…

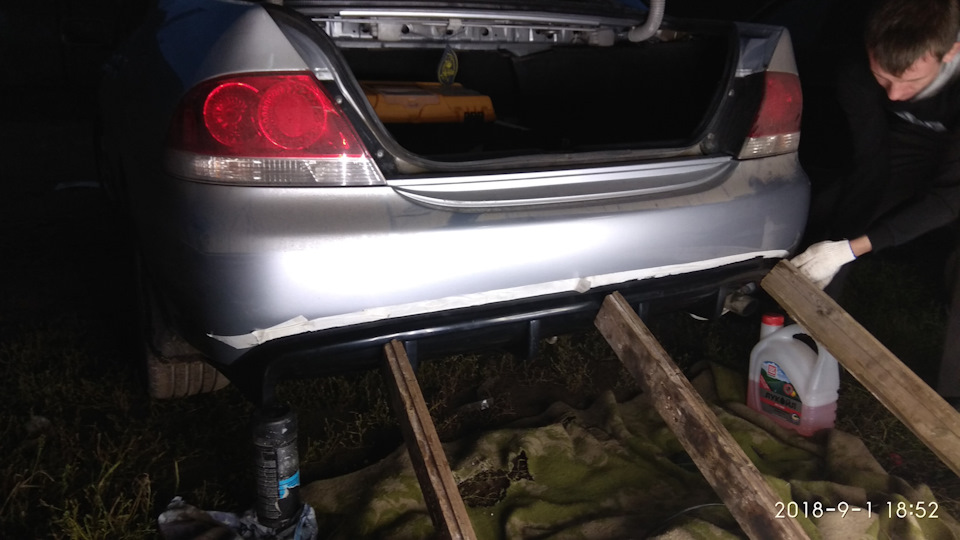

Затем размечаем, прикладываем к бамперу, предварительно мазнув внутри стекольным герметиком и прижимаем…

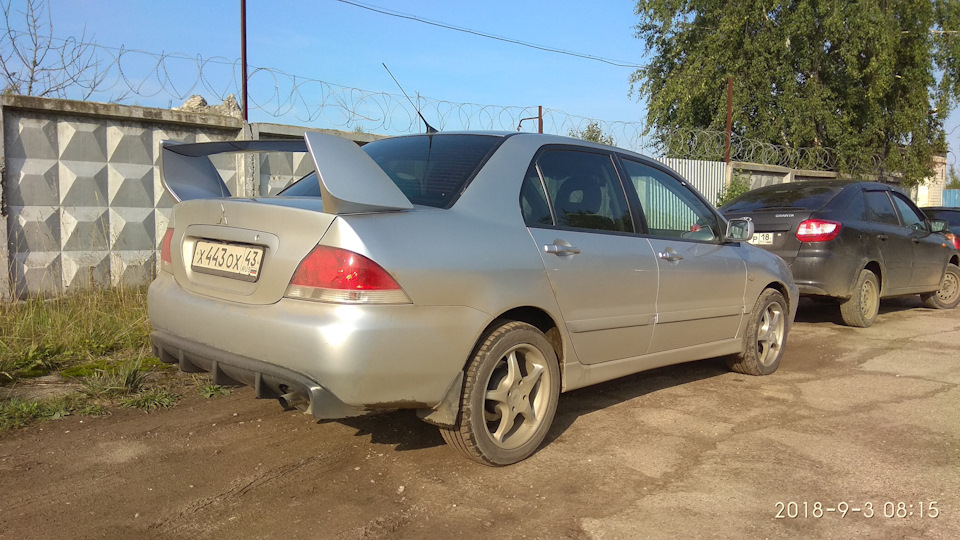

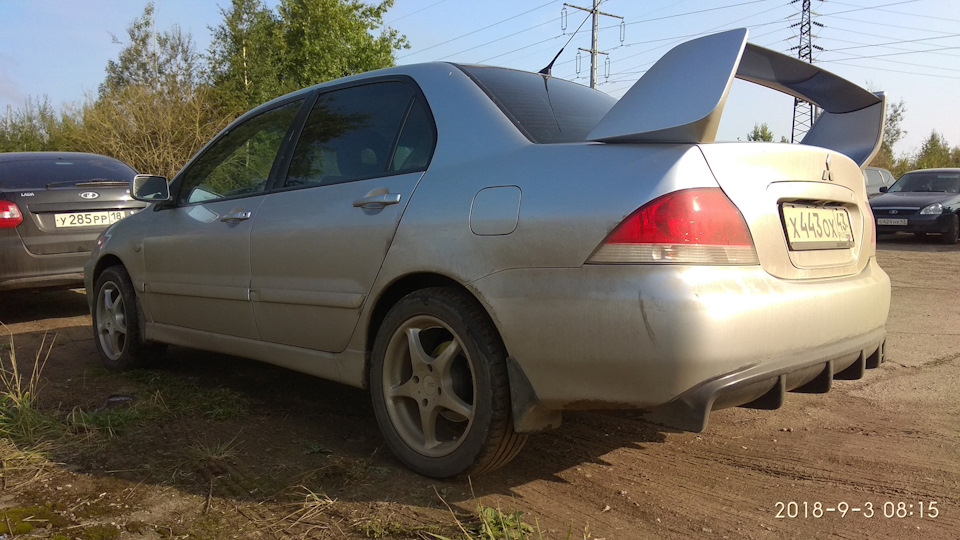

Вроде ниче так…
Ах да — диффузор брал в тюнинг-плюс

Mitsubishi Lancer 2006, engine Gasoline 1.6 liter., 98 h. p., Front drive, Manual — styling

Comments 104

с обвесом будет ишшо лучше)

У тебя точно так же выглядит) Обвес делай и будем близнецы-братья)

Я так и хочу, обвесы и надо ещё передний бампер рестайлинговый. Уже нашол договорился, осталось только забрать

Во, менее колхозно смотрится!

Норм получилось, но по краям нужно что то наращивать, а то пусто как то…

Мой совет таков, Мих все норм, единственное что можно поправить так это немного машину опустить и рассмотреть другой вариант с лавкой, уж больно здорова и по этому кажется что диф не вписывается

Оригинальную лавку от эвика жалко отдавать)

Идея шикарная, но надо додумать, чтобы диффузор ещё и дополнял геометрию и изгибы. Фигани волтекс, сразу жоска)

Или накладку втопить, или бока нарастить

Интересная задумка, но нужно что то с боками на бампере сделать.Расширить так сказать

Ага. Значит над моими фендерами поржал и сам рассекатели поставил))))

Какими фендерами?) Ааа над теми что ты в шутку прилепил? Тут другое. кстати тебе то как диффузор? Оставить или еще краской его подзакрасить местами?

вот прям честно.его бы чутка поизящнее. громоздко немного. что если ее по краю прилегающему к бамперу убрать с сантиметр. очень выпирает. у меоей жены на киа рио такая же(похожая) накладочка. но она чутка от бампера выпирает и смотрится огонь.

Какими фендерами?) Ааа над теми что ты в шутку прилепил? Тут другое. кстати тебе то как диффузор? Оставить или еще краской его подзакрасить местами?

Вот я про что. Рисунок корявый но смысл я думаю понятен будет. Вот впереди на фотке у тебя гранта стоит. И у нее тоже накладка есть. Присмотрись. У нее она идет как заодно и выступ на бампере над ней.

Источник

Установка диффузора, накладки на задний бампер

Наличие: Установочный центр TOP-TUNING, Москва, ул. Ткацкая, 12

Поделиться

Ссылка на товар:

УСЛУГИ УСТАНОВОЧНОГО ЦЕНТРА ТОП ТЮНИНГ

УСТАНОВКА НАЛАДКИ / ДИФФУЗОРА НА ЗАДНИЙ БАМПЕР

ГАРАНТИЯ / МОСКВА, ТКАЦКАЯ 12

Профессиональная установка диффузоров и наладок на задний бампер. Работа выполняется основным составом установочного центра тюнинг ателье TOP-TUNING. Типовой монтаж включает: подготовку поверхности бампера и тюнинг накладки, нанесение на поверхности праймера, активатора адгезии и клеевых материалов (двустороннего скотча / герметика). В особых случаях может потребоваться фиксация накладок на несколько часов.

СТОИМОСТЬ РАБОТ ПО ТИПОВОЙ УСТАНОВКЕ ЮБОК ЗАДНЕГО БАМПЕРА / ДИФФУЗОРОВ

Разнообразие тюнинг обвесов представленных на мировом рынке тюнинг индустрии не позволяет однозначно рассчитать универсальные цены на все элементы. В этой таблице мы постарались представить наиболее распространенные виды работ, чаще всего производящиеся в нашем установочном центре.

КОМПОНЕНТЫ / МАТЕРИАЛ

ABS ПЛАСТИК И ПОЛИУРЕТАН

СТЕКЛОПЛАСТИК

Диффузор заднего бампера

Монтаж на двусторонний скотч и герметик

Монолитная накладка на задний бампер

С переходами в арку колеса

Монтаж на двусторонний скотч и герметик

Монолитная накладка на задний бампер

С переходами в арку колеса

Монтаж на двусторонний скотч и герметик

Финальная стоимость зависит от степени готовности деталей и качества изготовления. Окончательная цена работ определяется мастером приемщиком при осмотре и примерки детали на автомобиль заказчика.

ПАРА СЛОВ О ЦЕНТРЕ ТОП ТЮНИНГ

Установочный центр основан на базе магазина тюнинга существующего более 15 лет. Сегодня ТОП ТЮНИНГ — крупный фирменный комплекс состоящий из нескольких производственных участков. В арсенале TOP-TUNING: Бесконтактная мойка; Кузовной участок на 9 машино-мест с профессиональной покрасочной камерой увеличенного размера и стапелем восстановления геометрии кузова AUTOROBOT; Слесарный участок на 8 машино-мест; Пост лазерного сход-развала; Шиномонтажный участок; Просторный цех установки дополнительного оборудования и мультимедиа; Детейлинг студия и уютная зона ожидания с кофемашиной и диванами.

Источник

Вентиляционный диффузор — назначение, применение, установка

Нормально работающая система вентиляции необходима для хорошего самочувствия. Одна из составляющих вентиляции — потолочный диффузор. Через это устройство происходит забор и приток воздуха.

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

• приточные;
• вытяжные;
• универсальные (приточно-вытяжные);
• комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

• пластмассы;
• алюминия;
• стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

• потолочными;
• настенными;
• напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Конструктивные особенности

Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

Потолочные диффузоры бывают разных конструкций

Вихревые

В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.

Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.

Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.

Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.

Щелевые

Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.

Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).

Щелевые потолочные диффузоры и направление распространения воздуха

Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

Это тоже разновидность щелевого диффузора

По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.

Регулируемые

Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.

Одна из конструкций регулируемого круглого диффузора

Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.

Еще один регулируемый потолочный диффузор с другим принципом регулировки

Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный. Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами.

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —
круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

• Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
• Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
• С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
