Honda Civic 1.4 5дв. хэтчбек, 100 л.с, 6АКПП, 2008 – 2012 г.в. — как снять передний и задний бампер
Как снять передний бампер
Процедура у разных марок машин может несущественно отличаться, но в общем порядок всегда примерно одинаков. Для того, чтобы снять передний бампер, вам понадобится торцовый ключ с головкой на 10 и крестообразная отвертка. В целом работа не займёт больше получаса вашего времени, если делать все правильно.
Для начала необходимо поставить автомобиль на ровную, хорошо освещенную площадку. Затем вам следует открыть капот и внимательно изучить защитные накладки из пластика – они находятся под радиатором. Для того чтобы поучить полный доступ, нужно убрать защитный кожух, основная функция которого – скрывать зажимы и винты, на которых есть крепление. Все эти демонтированные части сохраняются для того, чтобы элемент можно было поставить на прежнее место.
Снятие начинается с винтов, которые находятся посредине, а затем следует продвигаться к боковым креплениям. Винты ослабляются и снимаются при помощи заранее припасенной отвертки – такую процедуру придется проделать не менее 12 раз. В некоторых старых моделях легковушек бампер крепится к раме с помощью четырёх болтов – их тоже следует найти и отсоединить.
Когда крепления будут сняты, необходимо изучить место, где демонтируемый элемент примыкает к крыльям автомобиля. Деталь нужно отсоединить от крыльев, а также от фар. Края бампера вытягиваются очень осторожно, поскольку высокая плотность конструкции делает вполне вероятным риск повредить другие части.
Теперь, последнее что удерживает снимаемую часть на корпусе – это зажимы. Найти нужные зажимы довольно просто – их должно быть четыре. Чтобы аккуратно разжать их, понадобится второй помощник, который будет поддерживать часть с одной стороны, пока вы работаете с другой. Сами зажимы могут иметь крючковатую конструкцию, или быть исполненными в виде защелок. Чтобы сделать демонтаж в первом случае – достаточно будет просто приподнять его. Второй вариант предполагает отгибание зажимов с помощью отвертки.
После следует отсоединить провода, которые имеют соединение с фарами в бампере и деталь можно снимать. Если она все еще не хочет отсоединяться – значит, вы пропустили какой-либо зажим или крепление.
Присоединение переднего бампера на прежнее место происходит так же как и снятие, только в обратном порядке.
Как снять задний бампер
Если ваш автомобиль имеет кузов седан – следует всего лишь убрать коврик багажного отсека, а вот кузов универсала требует полного снятия обшивки задней двери. К тому же в багажном отсеке может присутствовать боковая обшивка, которая обязательно снимается с фиксирующих деталей и немного оттягивается в сторону.
Далее между задним крылом и обшивкой помещается торцовый ключ с 5-6-сантиметровым удлинителем. Он надевается на болты, которые аккуратно выворачиваем.
После нужно отсоединить крепежи, которые находятся с обеих сторон. Это винты-саморезы, соединяющие задний бампер с подкрылком. В конце можно сильно нажать на элемент, чтобы он отделился от кронштейнов на кузове. Затем он приподнимается и аккуратно снимается с задней части авто.
На этом процесс завершается. Присоединение заднего бампера на прежнее место происходит так же как и снятие, только в обратном порядке.
Источник
Снятие и установка заднего бампера
Снятие и установка переднего бампера осуществляется вдвоем с помощником.
При снятии компонентов используйте набор инструментов для обивки или похожие.
Во время монтажа/демонтажа переднего бампера будьте осторожны, чтобы не поцарапать сам передний бампер и кузов автомобиля. Наденьте защитные перчатки.
1. Снимите колпаки А. Выкрутите болты В и фиксаторы С, удерживающие задний бампер D.
2. Открутите винты А и отсоедините фиксаторы В с обеих сторон.

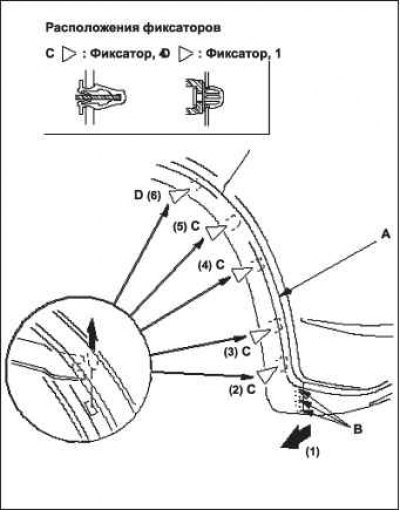

3. Аккуратно вытащите задний край задней колесной ниши А, чтобы отцепить крюки В.
4. Действуйте снизу до середины колесной ниши, поднимите часть зажима протектора колесной ниши специальным инструментом, чтобы расцепить фиксаторы (C, D).
Примечание. Не повредите окрашенную часть вокруг отверстия зажима на задней внешней панели во время снятия зажима. Если повредили окрашенную часть, почините ее краской для подкраски, чтобы защитить это место от коррозии.
5. Повторите с 3 по 4 шаг на другой стороне заднего бампера, чтобы освободить протектор задней колесной арки от заднего бампера.

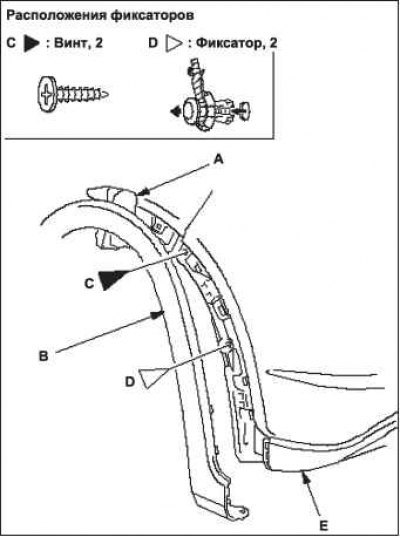

6. Вставьте техническую салфетку А между протекторами В колесной арки и кузовом с обеих сторон. Открутите винты С и снимите фиксаторы D крепления переднего бампера Е с обеих сторон.

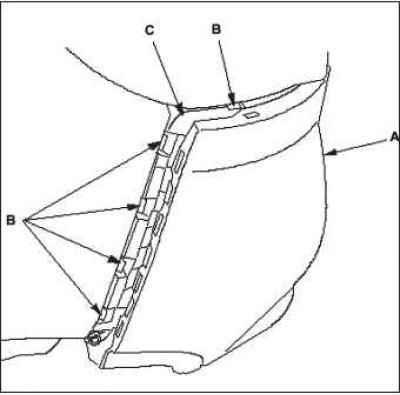

7. Потяните задний бампер А около колесных ниш, чтобы вынуть его из крючков В и боковых фиксаторов С.

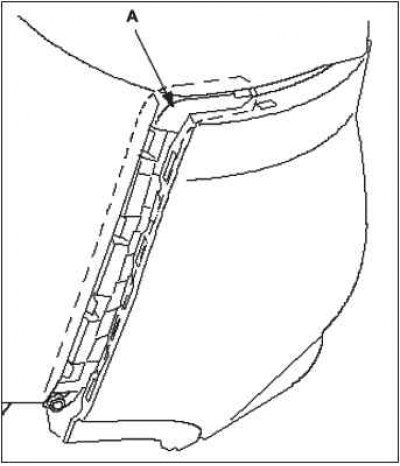

8. При помощи ассистента выньте часть колесной ниши из бокового фиксатора А.

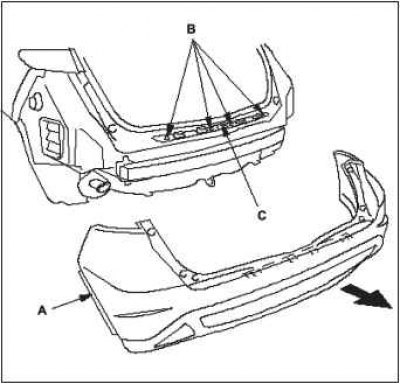

9. С помощью ассистента потяните задний бампер А, чтобы снять его с крючков В, расположенных на боковом кронштейне С.
10. Установка заднего бампера выполняется в порядке обратном снятию. Обратите внимание на следующее:
Убедитесь, что задний бампер полностью зашел в зацепление с крючками (расположенными на боковых балках и фиксаторах) с обеих сторон автомобиля.
Проверьте на предмет повреждений или побеления от нагрузки зажимы и, при необходимости, замените их на новые.
Сильно надавите на фиксаторы и крепления для надежного соединения.
Источник
Снятие заднего бампера
Новичок
Maurice
モスクワのチームリーダー。. ホンダI
Stalker
Золотые руки 🙂
Новичок
Не к спеху. А адрес того хондовского сайта с мануалом можешь выложить?
Просто необходимо бампер снять максимально аккуратно.
Stalker
Золотые руки 🙂
Не к спеху. А адрес того хондовского сайта с мануалом можешь выложить?
Просто необходимо бампер снять максимально аккуратно.
Удаление/установка заднего бампера
ПРИМЕЧАНИЕ:
Снятие/установка заднего бампера осуществляется вдвоём с помощником.
Во время снятия/установки заднего бампера будьте осторожны, чтобы не поцарапать сам бампер и кузов автомобиля.
Наденьте защитные перчатки.
1. Снимите винты (А) и оба грязезащитных щитка (В), если они установлены.
Модель без задних грязезащитных щитков
Модель с задними грязезащитными щитками
2. Выньте фиксаторы (С), винты (D, E) и болты (F), крепящие задний бампер (G).
3. Потяните задний бампер (А) около колесных ниш, чтобы вынуть его из крючков (В) и боковых фиксаторов (С).
4. Вынимая часть бампера рядом с колесной нишей из бокового фиксатора (А), с помощью ассистента потяните задний бампер, чтобы снять его с крючков (В), расположенных на боковом кронштейне (С).
5. С помощью ассистента потяните задний бампер (А), чтобы снять его с крючков (В), расположенных на боковом кронштейне (С).
6. Установка заднего бампера выполняется в порядке обратном снятию. Обратите внимание на следующее:
Убедитесь, что задний бампер полностью зашел в зацепление с крючками (расположенными на боковых балках и фиксаторах) с обеих сторон автомобиля.
Проверьте зажимы на предмет повреждений или побеления от нагрузки и замените их на новые, если требуется.
ИЗВИНИ ЗА КАРТИНКИ, С НИХ БУКВЫ УЕХАЛИ, ЭТО HTML ДОКУМЕНТ,не сооброзил сразу как вставить, СДЕЛАТЬ ПО ЧЕЛОВЕЧЕСКИ НЕТ ВРЕМЕНИ. ДУМАЮ И ТАК РАЗБЕРЕШЬСЯ
Источник
Боковое крепление заднего бампера
Привет всем!
Покупая машину, я 3 хозяин, видел что у заднего бампера были щели, защёлки на которых держится бампер, не хотели ни как крепить. И давить пытался, бесполезно, всё равно не защёлкивалось, думаю ладно сменю со временем. Всё ни как руки не доходили до них, и вот настал тот день, поехал заказал пришли те самые боковые крепления бампера. Эти пластмасски идут толко в оригинале. Но когда они пришли, я заметил разницу в них, левая сразу видно что оригинал, а вот правая меня смутила, цвет другой да и по ощущением качество пластика совсем другое.
Снять задний бампер дело не сложное из под крыла открутить 3 самореза с левой стороны, которые крепят брызговики и на углу бампера ещё один саморез, с зади под шестигранник 2 болта, открыв багажник их сразу видно. Так же откручиваем и справой стороны. Сдергиваем с защёлок боковых креплений потянув на себя аккуратно. Далее с зади тащим бампер на себя.

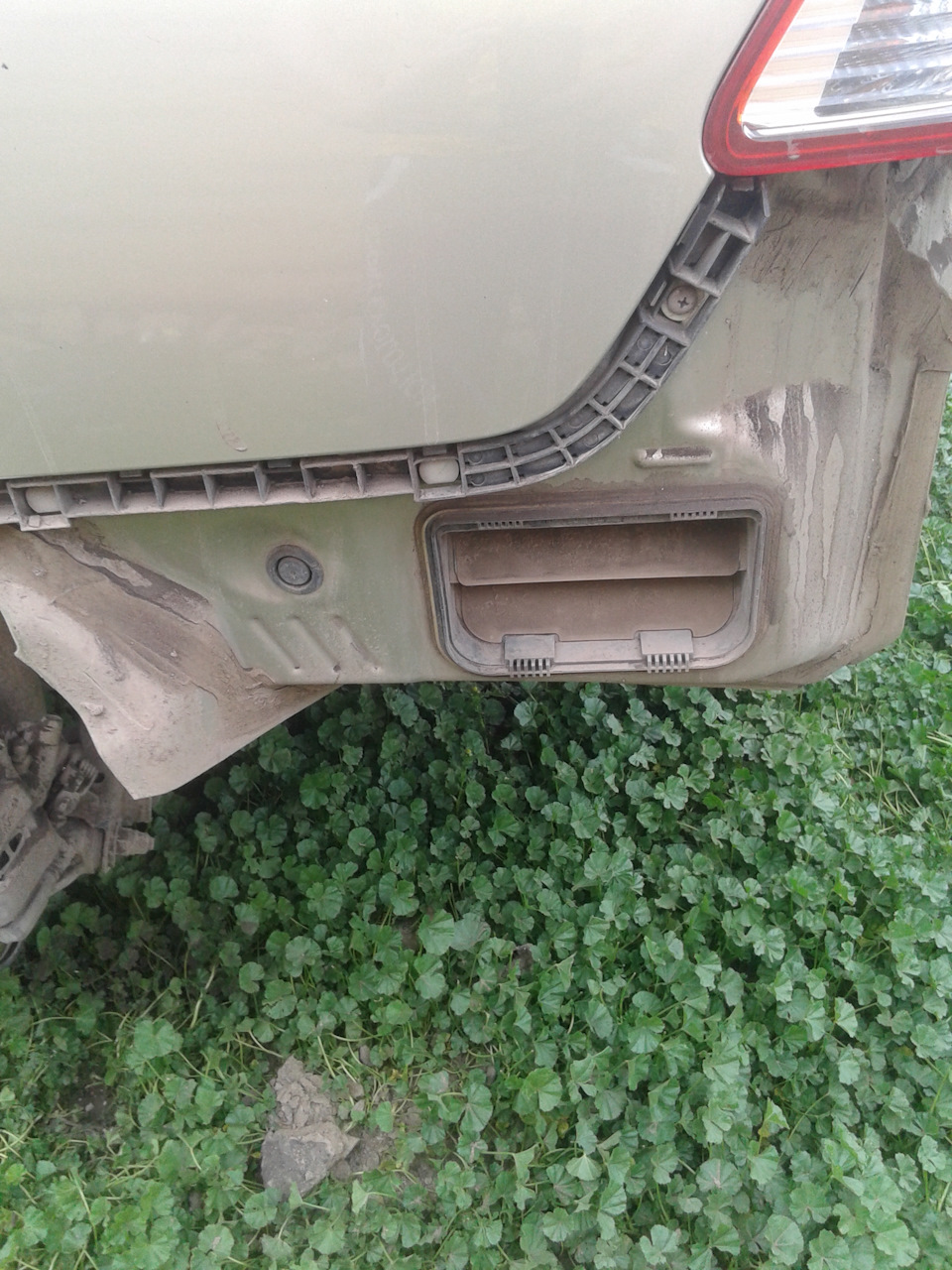

И после снятия видим вот эти пластмасски
Эти крепления на кузове держутся на клипсах, в крайнюю верхнюю клипсу ещё вворачивается шуруп.

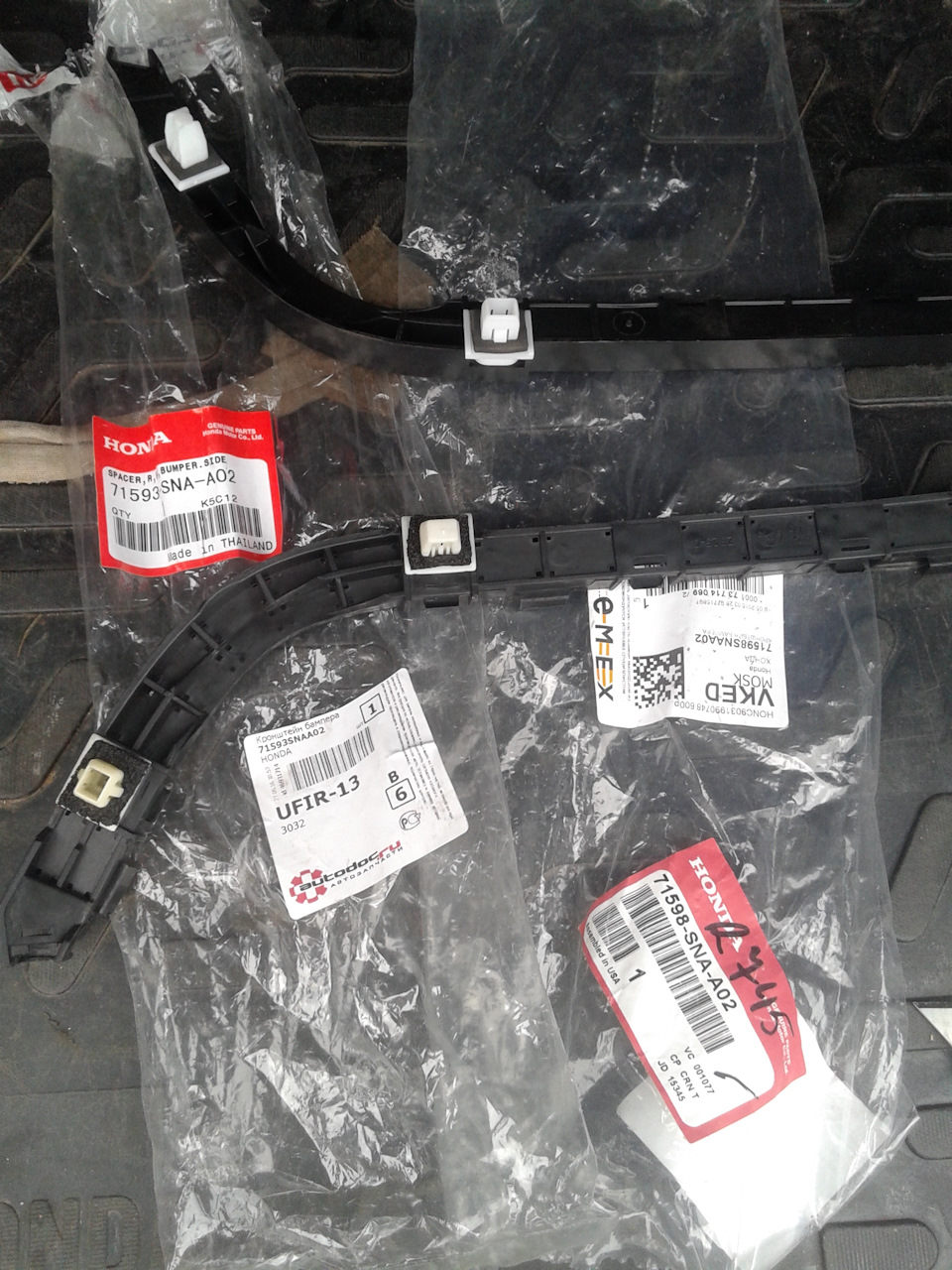

Мне пришлось немного помучиться с установкой бампера на место, так как бампер оказался у меня китайским пластиком. Видно предыдущий хозяин получил по «заднице» и поставил китай.Ушки бампера не хотели вставать в защёлки. Пришлось взять строительный фен и нагревать защёлки чтоб приподнять их к верху, после остывания креплений, бампер с трудом защёлкнулся на креплениях. Ту же операцию пришлось проделать и с правой стороной.
Теперь вроде всё на своих местах, фотку правда забыл сделать как бампер теперь сидит на месте. Да вы и сами знаете что как это должно выглядеть.
Источник
Как снять бампер хонда цивик 5д
Постараюсь изложить подробно, всю инфу. о снятии бампера с сивика 4D.(Фото отсчитываются сверху вниз)
Вобщем так, при себе иметь: шлицевую отвертку(для удобства извлечения пистонов), крестовую отвертку(для откручивания 2-х саморезов).
1.Открываем капот, сразу падает взгляд на пластиковую крышку фото (1).
2.Необходимо извлечь 6 пистонов, находящиеся непосредственно на этой пластиковой крышке, делается это так, как показано на фото (2). После того, как шляпку пистона приподняли, беремся за нее же и тащим вверх
!(ОСТОРОЖНО РАБОТАЙТЕ С ПИСТОНАМИ ОНИ ОЧЕНЬ ХРУПКИЕ, НЕ ПЫТАЙТЕСЬ ПРИКЛАДЫВАТЬ ВСЕ СИЛЫ, ИНАЧЕ ОН РАЗВАЛЯТСЯ)!
3.По бокам этой крышки есть пистоны, с одной и другой стороны, их можно вытащить поддев шлицевой отверткой! фото (3).
4.Вытаскиваем все пистоны, аккуратно снимаем крышку вытягивая ее на себя, предварительно извлечь из пазов.
Вот такая картина предстанет перед нами после снятия крышки. фото (4).
5.Теперь откручиваем 2-а самореза по бокам бампера около крыльев, саморезы располагаются как показано на фото (5), отмечено красным пятном.
6.Переходим к низу бампера, по нижней кромке бампера, располагаются пистоны, такие же как и на верхней крышке, аккуратно извлекаем их.Их должно быть штук 7-8,точно не помню, извлекаем те которые относятся к бамперу, т.е. у бампера внизу есть ушки, в которые собсно и вставлены пистоны, ПРОВЕРЬТЕ, что бы нижняя часть отделилась от кузова (Свободно ходила). Фото не делал так как, эта операция проста и словами можно изложить!
!ВАЖНО!
(Самое важное, когда будете ставить бампер обратно, не забудьте прихватить пистонами внизу и пластиковую защиту привязанную к бамперу, к ним относится углы от передних подкрылок и пластиковая не большая защита под двигателем!)
7.Теперь, после снятия всех крепежей, берем за угол бампера находящийся у крыла, где ранее был откручен саморез и ПОТЕХОНЕЧКУ ОТГИБАЕМ, будут щелчки, это он выходит из пазов, то же самое проделываем и с другой стороны.Придется подтянуть на себя таким же образом, места бампера находящиеся под фарой, с одной и другой стороны.На фото (6) показаны места, обведенные красным цветом где располагаются «ушки» которые входят в пазы(защелкиваются).
8.Теперь просто берем и тянем весь бампер на себя он должен соскользнуть безприпятственно.Если же этого не происходит, значит проверьте все ли пистоны вы вытащили или возможно не до отщелкнули бампер в углах и под фарой!
9.При установке бампера обратно на место, НЕ ЗАБУДЬТЕ, в тех местах где вы отщелкивали края и места под фарами, ПОДСТУЧАТЬ ИЛИ НАДАВИТЬ что-бы были слышны щелчки, таким образом бампер точно встанет на место и займет правильное положение!
Удачи всем и если будут вопросы постараюсь ответить на ваши вопросы!
Это видео покажет вам, как снять/заменить передний бампер на Honda Civic. И главное, что это можно сделать самому.
Заменить поврежденный бампер Хонда Цивик или установить новый тюнинговый довольно не сложно, если приготовить заранее инструменты и не полениться полазить вокруг автомобиля.Посмотрите под автомобиль – насколько вам будет удобно возиться под ним, возможно лучше будет заехать на эстакаду, или импровизированный подъем, или яму.
- Используя клипсодер, извлекаем фиксаторы под капотом.
- С помощью крестовой отвертки выкручиваем винты.
- С помощью воротка с трещеткой, выкручиваем болты удерживающие передний бампер со стороны колесных арок. С одной стороны автомобиля потом с другой.
- Проверяем по периметру бампера, чтобы не осталось крепежных элементов. Далее тянем бампер на себя со стороны колесных арок и срываем его с защелок с обеих сторон.
- Теперь бампер легко снять потянув за него спереди по центру автомобиля.
На некоторых моделях передний бампер крепится на пластиковых болтах.Для их удаления поддеваем болт плоской отверткой и вывинчиваем крестовой как снизу бампера так и сверху. После каждого болта поддеваем и удаляем его шайбу.Устанавливаем бампер на Honda Civic в обратном порядке, первоначально попав в пазы защелок повесить бампер, а потом закрепить его.
- Снятие/установка переднего бампера осуществляется вдвоем с помощником.
- Во время монтажа/демонтажа переднего бампера будьте осторожны, чтобы не поцарапать сам передний бампер и кузов автомобиля.
- Наденьте защитные перчатки.
| 1. | Снимите следующие детали: |
| 2. | Выньте винты (А) и фиксаторы (В, С), удерживающие передний бампер (D). |
ПРИМЕЧАНИЕ: Для того, чтобы снять фиксаторы, потяните внутренний зажим за края рядом с линией (Е) на его головке.
