Как снять плафон освещения салона ваз 2106

Замена лампочек и плафона освещения салона

Лампы подсветки салона на ВАЗ 2106 и остальных моделях Жигулей «классики» находятся на стойках как с правой, так и с левой стороны. Принцип подсветки плафона очень прост — она загорается либо при открытии одной из дверей автомобиля, либо при принудительном включении лампочки кнопкой. Про концевики рассказывалось в этой статье. А замена лампочек и плафона — тема сегодняшнего разговора.

Замена плафона и лампочек . Порядок работы

Для того, чтобы добраться до лампочки, необходимо плоской отверткой поддеть плафон сбоку, чтобы он немного отошел в сторону:

На фото ниже я показал результат этого действия, только в данном случае плафон уже без лампочки, а вынимается она очень просто, легким надавливанием в одну из сторон контактов:

А чтобы заменить или снять сам плафон, отсоедините все провода питания от него. И вы все сделали:

После чего берем новые детали, и производим их установку в обратной последовательности.

Как видите, никаких сложностей и все делается буквально за две минуты с одной отверткой в руках.

Если по каким-либо причинам замена лампочек не удалась с первого раза, следует еще раз внимательно просмотреть схему работы. Желаю удачи.

Источник

Замена ламп освещения салона автомобиля ваз 2106-2103

Замена лампы в плафоне освещения салона:

1. Аккуратно подденьте плафон отверткой и снимите его.
2. Не отсоединяя проводов от плафона, слегка нажмите на лампу вдоль ее оси и снимите ее.
3. Установите новую лампу и плафон на место.

Замена лампы освещения вещевого ящика:

1. Лампа подсветки бардочка расположена в самом верху слева. Отсоедините провод от патрона лампы.
2. Теперь выньте патрон с лампой из держателя.
3. Замените лампу.

Замена лампы освещения подкапотного пространства:

1. Открываем капот и на щитке передка наблюдаем лампу освещения.
2. Без затруднений снимаем ее и меняем на новую.
3. Закрываем капот.

Замена лампы освещения багажника:

1. Открываем багажник и на рамке задней перегородки находим лампу освещения.
2. Легонько нажимаем на рассеиватель лампы с низу и снимаем его, перед этим отсоединив от лампы наконечник провода.
3. Снимите держатель рассеивателя с лампой.
4. Замените лампу.

Источник

Лампочки в салон ваз 2106

Лампы подсветки салона на ВАЗ 2106 и остальных моделях Жигулей «классики» находятся на стойках как с правой, так и с левой стороны. Принцип подсветки плафона очень прост — она загорается либо при открытии одной из дверей автомобиля, либо при принудительном включении лампочки кнопкой. Про концевики рассказывалось в этой статье. А про замену плафона или его лампочек расскажу в этой.

Для того, чтобы добраться до лампочки, необходимо плоской отверткой поддеть плафон сбоку, чтобы он немного отошел в сторону:

На фото ниже показан результат этого действия, только в данном случае плафон уже без лампочки, а вынимается она очень просто, легким надавливанием в одну из сторон контактов:

А чтобы заменить или снять сам плафон, достаточно просто отсоединить все провода питания от него и все будет сделано:

После чего берем новые детали, и производим их установку в обратной последовательности.

Как видите, никаких сложностей и все делается буквально за две минуты с одной отверткой в руках.

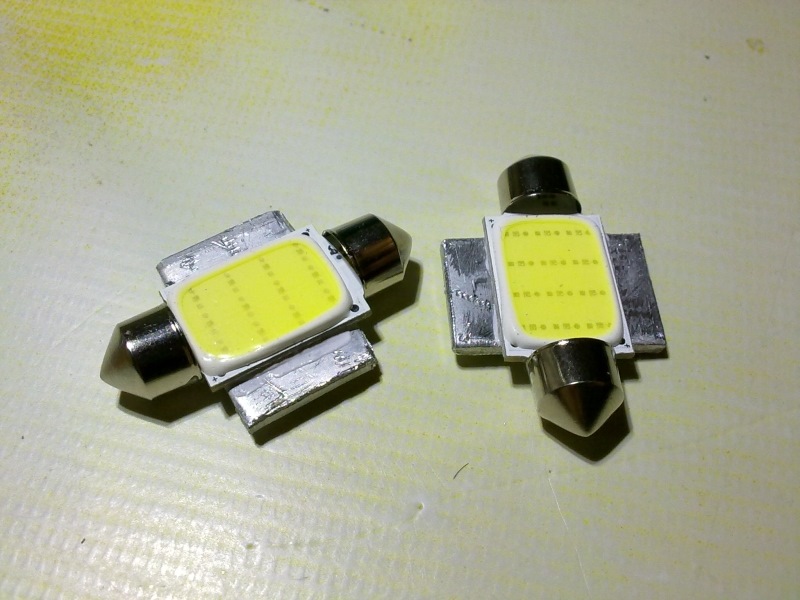

Задолбала меня подсветка салона, понял что нужно сделать её более яркой. С момента покупки машины, в плафонах салона стояли светодиодные лампочки Narva 18010, вроде и бренд, светить должно хорошо… а светит хреново.

Грешным делом уже подумывал светодиодную ленту вколхозить под ноги водителя и пассажира, но потом еще подумал и заказал у братьев китайцев на али совсем недорогие и достаточно яркие лампочки со светодиодными матрицами:

Проверил перед установкой, реальная мощность 12В x 0,090A = 1,08Вт что уже больше старых лампочек Нарва, которые по заверению производителя показывают результат 0,35Вт.

Из минусов сильный нагрев, через 5 минут непрерывного свечения лампочка становится очень горячей, через 7 минут к ней больно прикасаться. Поскольку этот факт может значительно подкосить срок службы, решил слегка увеличить теплоотвод и вырезал две алюминиевых пластины, полноценным радиатором их назвать нельзя, но тепло рассеиваться будет уже несколько лучше чем без них:

Приклеил на обычный герметик, при столь небольшой мощности теплопроводность герметика существенной роли не играет.

Остался еще один камень преткновения на пути длительной службы этих светодиодок, а именно: у них нет стабилизатора тока или напряжения, светодиодная матрица подключена последовательно с гасящим резистором рассчитанным на 12В, а при работающем двигателе в бортовой сети напряжение может быть в пределах

14В, что вызовет перегрев лампочек.
По хорошему нужно поставить стабилизатор на 12В (типа 7912CV или аналог), на драйве есть много записей (1,2,3) кто так уже делал, но я заморачиваться не стал. Если сгорят через месяц — тогда и поставлю, но думается мне, работать будут и так.

По поводу яркости и температуры свечения
Тут и сказать нечего, «лупят шо дурные». Очень и очень ярко, несмотря на довольно неудачное размещение плафонов в ВАЗ классике, эти лампочки позволяют найти утерянную вещь под ногами, что сделать со старыми Нарва не удавалось.
Температура света очень «холодная», на любителя. По фотографиям с алиекспресс когда заказывал думал что будут светить белым, это не так.

Есть фото с момента установки в дневное время, но по нему тяжело что-то понять:

Замена лампы в плафоне освещения салона:

1. Аккуратно подденьте плафон отверткой и снимите его.
2. Не отсоединяя проводов от плафона, слегка нажмите на лампу вдоль ее оси и снимите ее.
3. Установите новую лампу и плафон на место.

Замена лампы освещения вещевого ящика:

1. Лампа подсветки бардочка расположена в самом верху слева. Отсоедините провод от патрона лампы.
2. Теперь выньте патрон с лампой из держателя.
3. Замените лампу.

Замена лампы освещения подкапотного пространства:

1. Открываем капот и на щитке передка наблюдаем лампу освещения.
2. Без затруднений снимаем ее и меняем на новую.
3. Закрываем капот.

Замена лампы освещения багажника:

1. Открываем багажник и на рамке задней перегородки находим лампу освещения.
2. Легонько нажимаем на рассеиватель лампы с низу и снимаем его, перед этим отсоединив от лампы наконечник провода.
3. Снимите держатель рассеивателя с лампой.
4. Замените лампу.

Источник

Схема подключения плафонов освещения салона ВАЗ 2106

Автомобиль ВАЗ 2106 оборудован двумя плафонами освещения салона, по одному в стойке каждой двери.

Схема подключения плафонов освещения салона автомобиля ВАЗ 2106

Плафоны освещения салона автомобиля ВАЗ 2106, схема подключения

Описание схемы

— Плюс в электрическую цепь лампы плафонов освещения салона ВАЗ 2106 подается с вывода «30» генератора. Они запитаны постоянно вне зависимости от того включено зажигание или нет. Цепь защищена предохранителем F1(16А) в монтажном блоке.

— «Масса» имеет два провода: один от выключателей плафона («концевиков»), другой от кузова автомобиля.

— «Концевики» (выключатели) установлены в стойки всех четырех дверей. Они объединены одним проводом (черно-белый на схеме). При закрытых дверях их контакты утоплены, электрическая цепь разомкнута. После открывания хотя бы одной двери цепь замыкается, «масса» подается на лампу плафона и она загорается.

— Можно принудительно включить свет в салоне при закрытых дверях, нажав на клавишу каждого плафона. При этом «масса» на лампу будет подаваться не с «концевиков», а с кузова автомобиля.

Примечания и дополнения

— В плафонах освещения салона устанавливается лампа АС12-5-1 (C5W).

Источник

Замена абсолютно всех лампочек на ВАЗ 2106

Добро пожаловать!
Лампы – благодаря ним освещается дорога, горит свет в салоне и многое другое. Но бывают случаи когда какая либо лампочка приходит в негодность, допустим перестала гореть лампочка ближнего света и после этого приходиться искать информации о том, как же заменить данную лампу. Чтобы больше не искать информацию, мы специально для вас собрали его всю в этой статье так сказать во едино, и теперь когда вам нужно будет поменять ту или иную лампочку на ВАЗ 2106, просмотрев данную статью вы узнаете как это сделать.

Как заменить все лампочки на ВАЗ 2106?

Примечание!
Прежде чем начать, обязательно прочтите рубрику «Важно!» которая находиться в самом низу статьи!

Замена лампочки ближнего света:

Примечание!
На самом деле такой заголовок будет не очень верный, так как данная замена будет производиться на наружной фаре, но не все знают что это такое и поэтому так будет проще людям, но всё же чтобы вы знали кому неизвестно, то наружная фара это та которая идёт ближе к крылу, более подробно смотрите на фото:

Для замены лампы в этой фаре, вам нужно будет запастись: Лампочкой Н412V 60/55Вт, а так же отверткой!

1) Сперва отверните снимите облицовку передних фар с автомобиля. (О том как снять облицовку, см. в статье под названием: «Замена передних фар на ВАЗ», пункт 3)

Примечание!
Если в ходе снятия данной фары у вас возникнут проблемы со снятием облицовки, то есть вам не удастся её снять, тогда возьмите в руки отвёртку и при помощи неё аккуратно подденьте защитную облицовку и после чего снимите её с установочного своего места!

2) Далее ослабьте но не выворачивайте полностью винты, которые крепят ободок фары.

3) После чего возьмите саму фару рукой, и поверните её до того пока все винты не выйдут из зацепления и не перейдут в отверстие, благодаря которому фару нужно будет снять.

Примечание!
Когда вы извлечёте фару, отсоедините от её задней части колодку проводов и тем самым полностью снимите данную фару!

4) Теперь когда фара будет снята, переверните её и при помощи отвёртки откиньте две пружинки которые крепят саму лампу.

5) А после того как пружинки будут откинуты, извлеките повреждённую (Перегоревшую) лампочку из внутренней части фары.

Примечание!
Установка новой лампы и установка на своё место самой фары происходит в обратном порядке снятию!

При установке облицовки на своё место будьте аккуратны не поломайте усики её крепления, а чтобы этого не случилось то устанавливайте данную облицовку так:

1) Сперва установите облицовку фар на облицовку но только радиатора, но начинайте установку обязательно всегда с нижней части.

2) А затем чуть приподнимите облицовку передних фар и тем самым нажмите на неё сверху и она у вас защёлкнется.

Замена лампочки дальнего света:

Примечание!
Как вы уже заметили заголовок опять был написан так сказать по простому, на самом деле замена лампочки в данной статье будет осуществляться на внутренней фаре, а внутренние фары как вы уже поняли располагаются ближе к решётки радиатора, для большей наглядности они указаны на фото чуть ниже:

Для замены лампы дальнего света вам нужно будет запастись: Отверткой, а так же самой лампочкой 3Н412V 55WH1. (Как выглядит данная лампа, смотрите ниже)

Ещё перед тем как начать менять данную фару, обязательно просмотрите рубрику «Замена лампочки ближнего света», там будет описываться как нужно правильно снимать и устанавливать на место облицовку передних фар, так вот обязательно её снимите и только после этого приступайте к операции которая описывается ниже!

1) В начале операции при помощи отвёртки ослабьте три винта которые крепят ободок фары.

2) А когда винты будут ослаблены, аккуратно возьмитесь рукой за оптический элемент и крутаните его до того, пока он не выйдет из зацепления, а когда винты будут выведены из зацепления, тогда тем самым снимите данный оптический элемент с автомобиля.

Примечание!
Но когда вынете фару, отсоедините от её задней части провод «массы» и «плюсовой» провод!

3) Затем переверните фару и после чего сожмите пальцами руки пружинный держатель лампы, и тем самым откиньте его чтобы он не мешал снятию.

4) А после чего извлеките лампочку из самой фары и тем самым замените её на новую.

Примечание!
Установка новой лампы в фару дальнего света происходит в обратном порядке снятию, а вот установка облицовки передних фар должна осуществляться обязательно снизу вверх более подробнее как уже было сказано ранее, смотрите в рубрике по замене фар ближнего света!

Замена лампы в подфарнике:

Примечание!
Прежде чем приступить к замене, давайте разберём что такое подфарник. Во-первых он установлен под передними фарами автомобиля, кстати от сюда и название «Подфарник». В нём находиться две лампы одна из которых вставляется в указатель поворота, который указан буквой «Б», а другая вставляется в габаритный свет который указан буквой «А»!

Для замены данных ламп вам нужно будет запастись: Отверткой, а так же лампой которая идёт на габаритный свет А12-5 (На фото справа), а так же лампой которая идёт на указатель поворота А12-21-3 (На фото она изображена слева)!

1) В начале отверните два винта, которые крепят рассеиватель и вследствие чего снимите его.

2) Далее выберите лампу которую вы будете заменять, они обе заменяются аналогично, поэтому для примера, снятие лампы указателя поворота происходит так. Сперва вам нужно будет надавить слегка на ту лампочку которую вы собираетесь заменять, а после чего чуть поверните её против часовой стрелки, до того пока выступы которые присутствуют на цокольной части лампы, не совпадут с пазами, а после совпадения извлеките данную лампу из патрона.

Замена лампы в повторителе поворота:

Данная лампа заменяется очень просто, но в некоторых случаях если у вас стоят спереди подкрылки то вам придётся их снять. (Более подробно о том как заменить лампу, см. в статье: «Замена лампочки в повторителе поворота»)

Замена ламп в фонаре заднего хода и в фонаре освещения номерного знака:

Примечание!
Прежде чем приступить к замене давайте разберёмся, где располагаются лампы заднего фонаря, а где лампа освещения номерного знака. Во-первых в заднем фонаре находиться около четырёх фар, одна из которых находиться в указателе поворота (Цифрой 1 обозначен), вторая лампа габаритного света (Цифра 2), третья лампочка заднего хода (3) и четвёртая лампа стоп сигнала (4). А местонахождение лампочки освещения номерного знака, указано под цифрой 5!

Для замены данных ламп вам нужно будет запастись: Отвёрткой, а так же и лампочками. (На габаритный свет, а так же на фонарь освещения номерного знака идёт лампа А12-5. А для всех остальных, таких как указатель поворота, свет заднего хода, стоп сигнал идёт лампа А12-21-3)

Для большего понятия ситуации, просмотрите чуть ниже фото, на котором снята задняя обшивка с багажного отделения, а буквой «А» указан патрон в котором находиться лампочка освещения номерного знака, а буковой «Б» указана гайка которая крепит рассеиватель к фаре!

Замена ламп в заднем фонаре:
1) Для замены ламп сперва снимите заднюю обшивку с багажного отделения для того чтобы она не мешала. (О том как снять заднюю обшивку, см. в статье: «Замена бензобака» пункты 2-5)

Примечание!
А так же если вам будет мешать и боковая обшивка, тогда её тоже можете снять!

2) Теперь аккуратно держа рассеиватель отверните с внутренней стороны багажника гайку, которая его крепит.

3) После отворачивания гайки снимите рассеиватель с автомобиля.

4) Далее слегка нажмите рукой на ту лампу которая установленная в фаре и после чего чуть поверните её против часовой стрелки, до того пока выступы на цокольной части лампы не совпадут с пазами патрона, а после совпадения потяните за лампу и тем самым снимите её с автомобиля. (Абсолютно все лампочки заменяются аналогично)

Примечание!
Новая лампочка устанавливается в обратном порядке снятию, а при установке рассеивателя, сперва установите его нижней частью и только потом прижав его рукой, во внутренней части заверните гайку которая данный рассеиватель крепит!

Замена лампы в фонаре освещения номерного знака:

Примечание!
Для того чтобы заменить лампу в данном фонаре, снимать сам рассеиватель как вы уже поняли не нужно, нужно всего лишь снять заднюю обшивку багажника для того чтобы добраться до патрона с лампой!

1) Когда задняя обшивка будет снята, возьмитесь рукой за патрон в котором установлена лампа и после чего извлеките патрон вместе с лампой из фонаря.

Примечание!
При извлечении патрона с лампой, колодку проводов которая крепиться к патрону снимать не нужно!

2) Теперь когда патрон с лампой у вас окажется в руке, слегка нажмите на эту лампу и после чего поверните ее против часовой стрелки, а когда она выйдет из зацепления извлеките лампу из патрона и вставьте на её место новую.

Примечание!
Когда будете вставлять патрон вместе с новой лампой обратно, сделайте так чтобы выступ который есть на патроне (Указан буквой А), сошёлся с пазом на корпусе фонаря который указан буквой Б!

Когда все операции будут завершены, установите заднюю обшивку на своё место!

Замена лампы в противотуманном фонаре:

Примечание!
Для замены вам потребуется: Отвёртка и сама новая лампа А12-21-3!

1) Чтобы заменить лампу сперва выверните винты крепящие рассеиватель и после чего снимите рассеиватель с фонаря.

2) Далее слегка нажмите на лампу которая установлена в фонаре и после чего чуть крутнув её на против часовой стрелки, выведите выступ цокольной части лампы из зацепления через пазы патрона и тем самым снимите данную лампу.

Примечание!
Новая лампа в противотуманный фонарь устанавливается в обратном порядке снятию!

Замена лампы в плафоне освещения салона:

Примечание!
Для замены вам нужно будет взять с собой: Новую лампу АС12-5!

1) Сперва ухватитесь рукой за верхний кончик данного плафона, а после чего потяните его на себя и тем самым снимите его со стойки, но при этом никакие провода не отсоединяйте.

Примечание!
За верхнюю часть плафона тяните аккуратно, потому что она хрупкая и если вы преминете силу то сможете сломать её, из-за чего вам придётся заменить сам плафон на новый!

А так же если плафон вам снять тяжело и вы не можете это сделать, тогда возьмите в руки отвёртку и при помощи неё аккуратно подденьте нижнюю часть плафона и тем самым снимите его!

2) Далее когда плафон будет снят и вы будете удерживать его в руке, тогда слегка нажмите на лампу и выведите её из того места где она установлена у вас, а когда выведите то снимите её и установите так же новую лампу.

Примечание!
Снятый плафон устанавливается на своё место в обратно порядке снятию!

Замена лампы бардачка:

Примечание!
В бардачке или как его ещё называют вещевой ящик, используется лампа типа А12-4, а располагается она во внутренней его части вверху слева!

1) Чтобы заменить лампу сперва откройте бардачок, и после чего отсоедините провод от задней части лампы его ещё называю патрон.

2) Затем извлеките данный патрон совместно с лампой из держателя.

Примечание!
Если патрон вместе с лампой не выходит из держателя, тогда аккуратно при помощи пассатижей извлеките его!

3) После чего нажмите на лампу и поверните её против часовой стрелки, и тем самым извлеките лампу из патрона, а в патрон установите новую лампу.

Примечание!
Все детали устанавливаются в обратном порядке!

Замена лампы подкапотного пространства:

Примечание!
Используется в подкапотном пространстве лампа А12-5, а расположена она на щите передка, более подробно смотрите на фото:

1) Чтобы её заменить, так же слегка надавите на неё и после чего поверните её против часовой стрелки, а когда данная лампа выйдет из зацепления, извлеките её из патрона, то есть снимите.

Замена лампы багажника:

Примечание!
Используется в багажном отделении, всё та же лампочка А12-4, которая используется во многих узлах освещения данного автомобиля!

А располагается данная лампочка, на рамке задней перегородки сверху, поэтому чтобы её беспрепятственно можно было увидеть, загляните во внутреннюю часть багажного отделения в тёмное время суток и вы увидите её!

1) Для того чтобы её снять, сперва отсоедините от данной лампы кончик провода.

2) После чего рукой отодвиньте как показано на рисунке рассеиватель лампы и тем самым снимите его.

3) Далее снимите держатель лампы, с рассеивателя и тем самым извлеките лампу из данного держателя как показано на маленьком рисунке в углу основного фото.

Примечание!
Рассеиватель (Цифра 3) в который вставляется держатель (2) совместно с лампой (1) вставлен свободно и ни чем не фиксируется!

Важно!
Когда вы будете снимать или устанавливать лампы или лампу передних фар, обязательно держите данную лампу только лишь за её корпус, никогда не держите лампочку за саму колбу, потому что это может привести к замасливанию колбы и вследствие чего данная колба раньше времени обгорит и вам придётся снова заменять данную лампу! (Это относиться только к тем лампочкам, которые вы будете устанавливать на автомобиль и в дальнейшем пользоваться ими)

Но бывает такое что нечаянно вы задели всё таки за колбу и оставили на ней жирные следы или просто грязь, тогда в таком случае при помощи тряпочки и спирта аккуратно удалите данные следы, а так же сотрите всю попавшую на колбу грязь, чтобы предотвратить преждевременный процесс обгорания данной колбы!
