Как снять задний бампер элантры 2007

Как снять задний бампер на hyundai elantra

Задний бампер — снятие и установка

1. Отверните гайки и снимите задние комбинированные фонари.

2. Снимите задние брызговики.

3. Выверните самонарезающие винты и снимите фиксаторы крепления накладки бампера.

4. Поднимите автомобиль и выверните винты крепления нижней части накладки бампера. Снимите накладку бампера и поглотитель энергии.

Снял задний бампер

Всем привет! Недавно ковырялся с машиной и решил написать небольшую инструкцию как снять задний бампер на элантре.

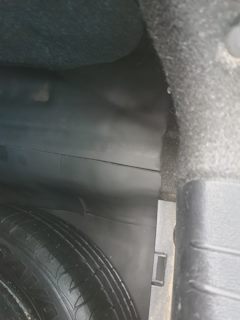

Для начала я достал все из багажника (включая запаску), так можно, для удобства, залезть прямо на место запаски.

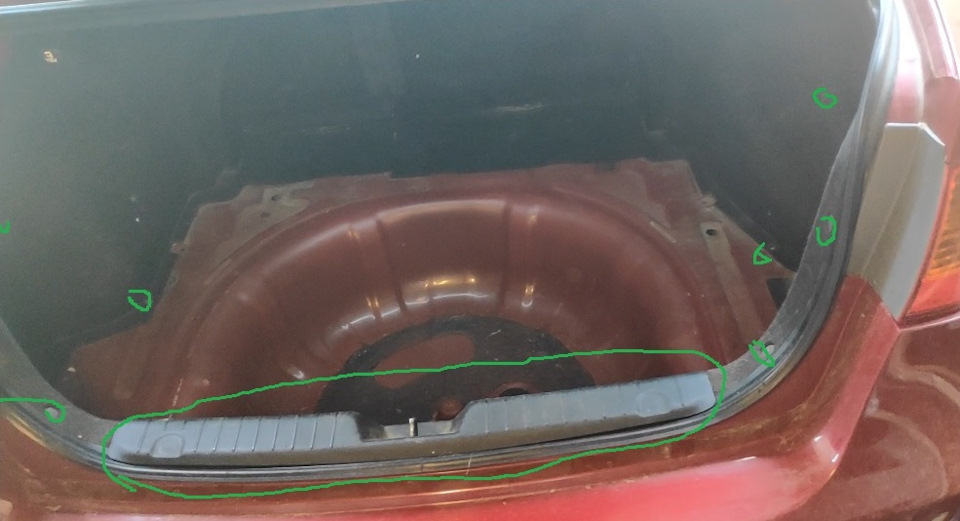

Снял пластиковую накладку и частично открутил обшивку по бокам чтобы можно было отогнуть для доступа. Крепятся они на защелках и саморезах.

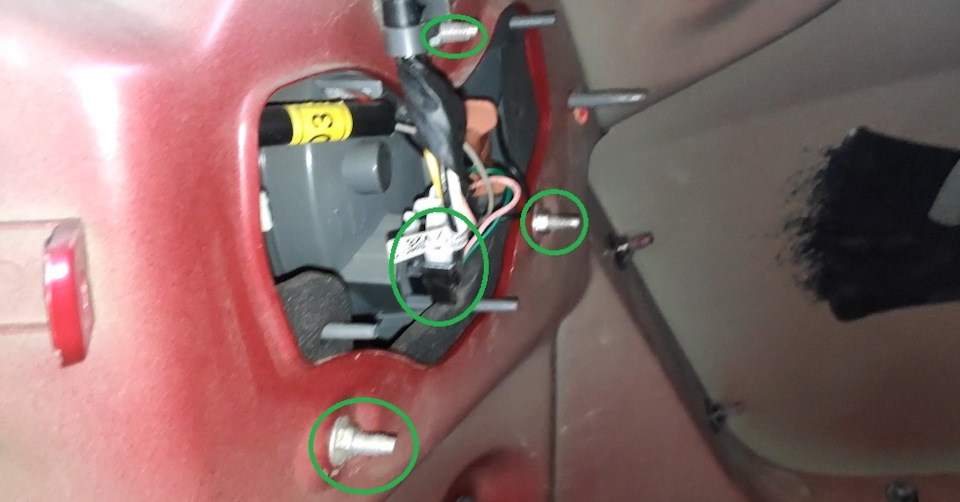

Открутил по три гайки на 8 на каждый фонарь и отсоединил колодки.

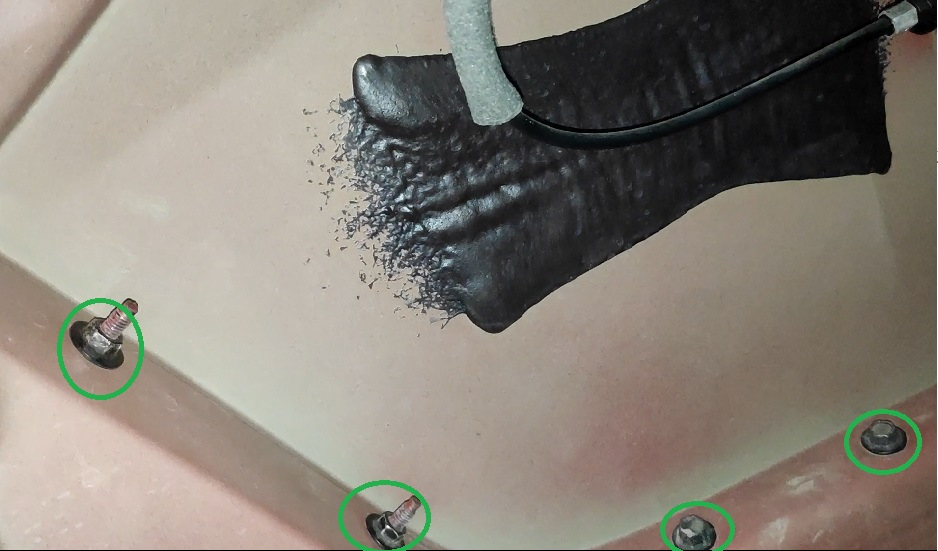

Далее с каждой стороны открутил по 2 гайки и 2 болта на 10.

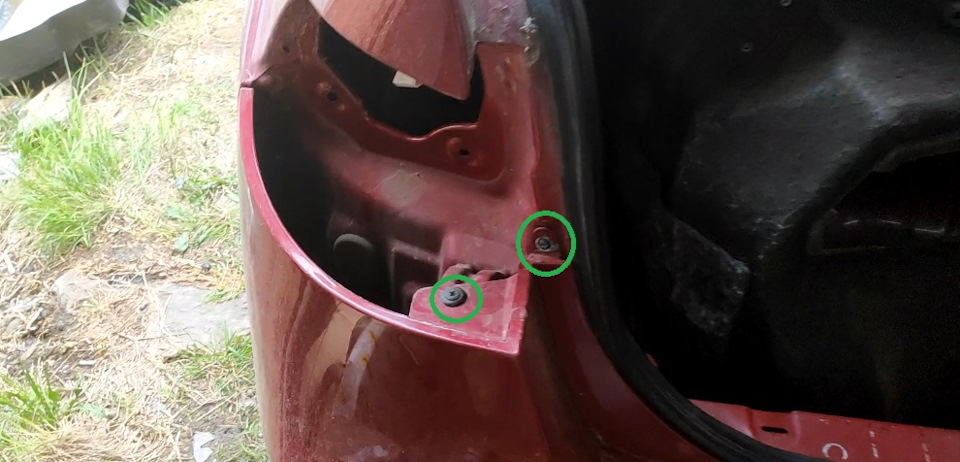

После снятия фонарей появляется доступ к саморезу, крепящему на уголок бампер к корпусу, и клипсе.

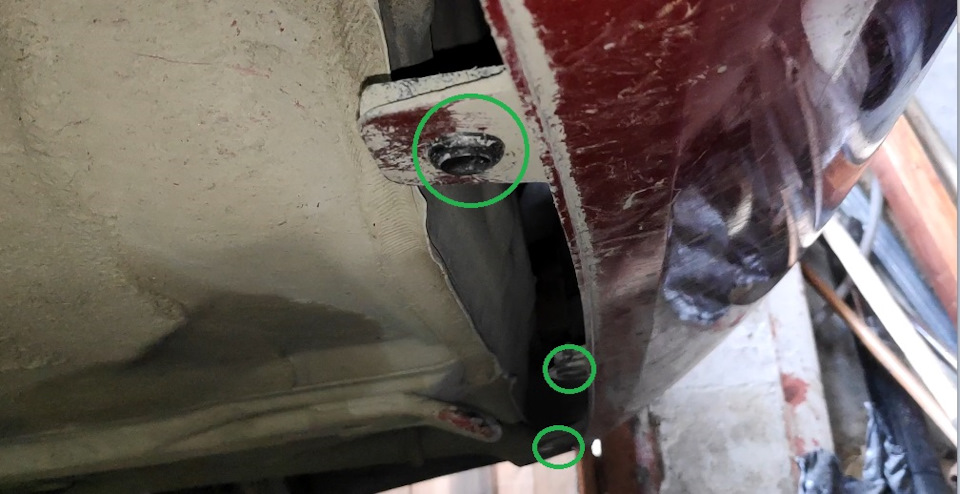

Так же клипсы есть ещё и внизу бампера (3 штуки).

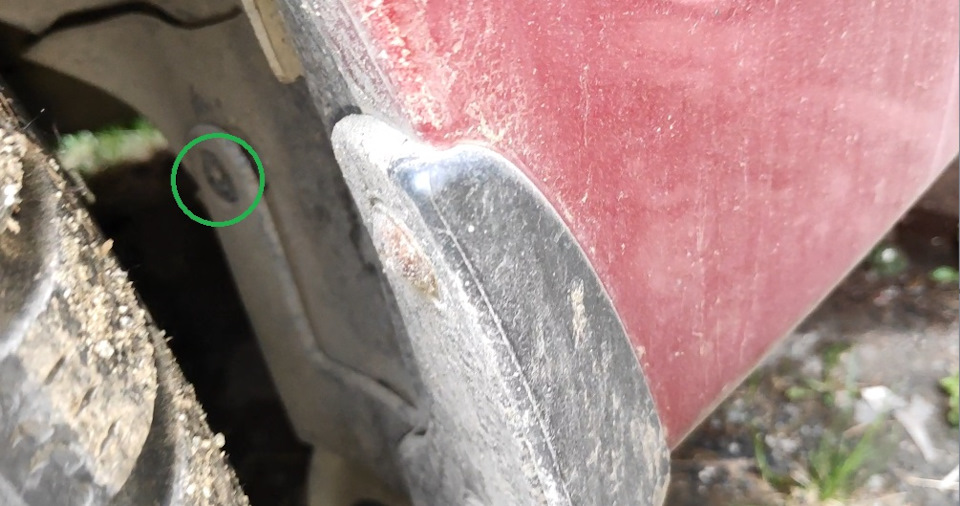

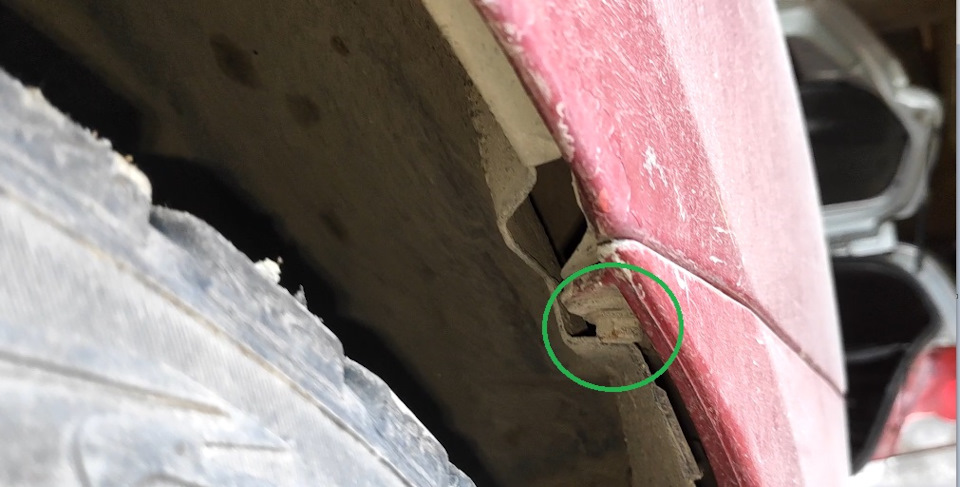

Ещё по одному болту с каждой стороны есть со стороны колеса и крепятся они к крылу. Они на 8.

Брызговики тоже надо открутить. Болты, если не ошибаюсь, на 10.

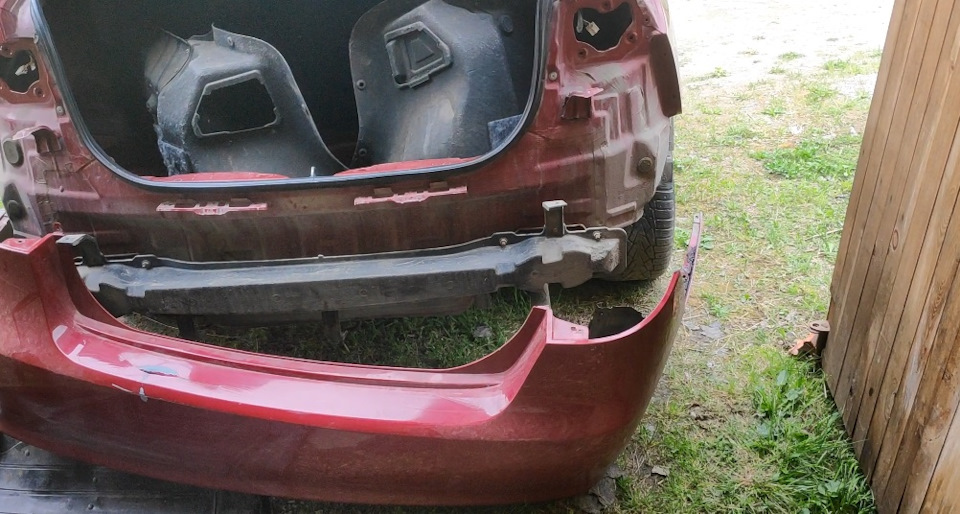

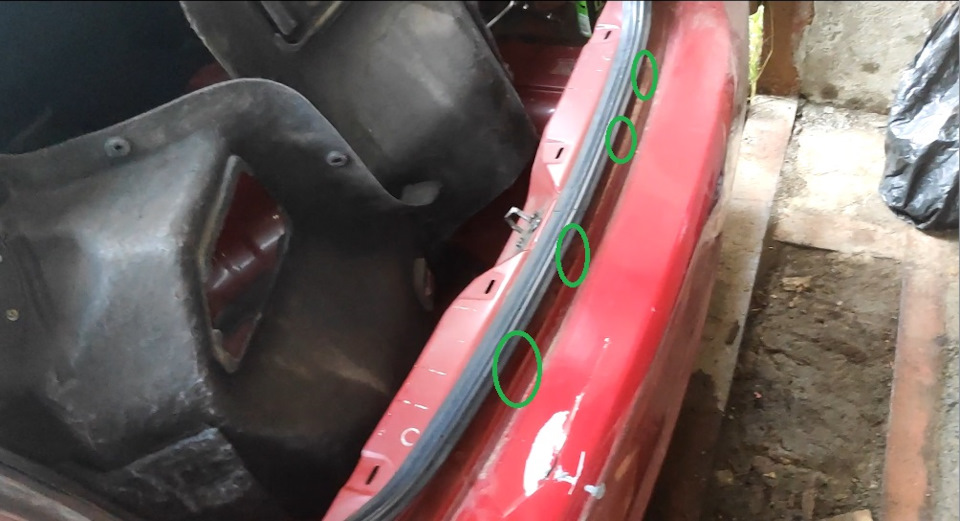

Ещё бампер держится на защелках. После того как открутил все болты снять с защелок не составило труда.

Hyundai Elantra 2006, двигатель бензиновый 1.6 л., 122 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Hyundai Elantra, 2008

Hyundai Elantra, 2008

Hyundai Elantra, 2010

Hyundai Elantra, 2010

Комментарии 29

Подскажи кронштейн крепления бампера к крылу сильно ржавый был?

Со стороны колёса, которые крепятся к крылу, тоже вечно обламываются 🙂
Грязь ржа и тд:( пройденный этап, хоть и не этом автомобиле

Я где то просрал этот кронштейн. Ценник конский на них. На разборе в моем городе нет. Есть на дроме, но там доставка в 4 раза дороже детальки… Пока езжу так… Как нибудь психану и закажу…

еще 2 клипсы пропустил. они внутри бампера. Самые уебищные. надо под фонари лезть чтоб их вытащить.

Плюсую! Очень геморойные клипсы и снять их как правило не реально, потому что закисают и забиваются грязью) Своего рода точка для диагностики битое или нет авто, их обратно многие не ставят:) Возможно и у автора они не стояли уже)

не правильно…допущен ряд ошибок в силу отсутствия опыта демонтажа…

Бампер снимается вместе с усилителем иначе его не зафиксировать правильно. Так же при демонтаже сейчас слетели фиксаторы ремня, которыми он крепится к усилителю. Молчу про очередность разборки. Начинаем с колесных арок и низа и заканчиваем крепежом в салоне. Т.е. так: низ, фонари, за фонарями, салон и усилитель. Не надо его драть с усилителя, не понимая чем он там зафиксирован

И в чем разница? Что за фиксаторы ремня? Очередность разборки ни на что не повлияет!
Про усилитель я в вообще ничего непонял о чем ты написал. Он вроде как в свободном плавание к заднему бамперу он не как не крепится! Насколько я помню.

Я сказал как правильно. Все вольны делать как им нравится. Я не настаиваю.

А если в мануале по другому написано?!

Не читал мануал. Опираюсь на свой опыт. Склонен полагать, что у корейцев все одинаково. Судя по тому что я вижу на фото и данном видео, считаю что я прав

Советую прочитать. про усилитель там ни слова.

Не буду читать. Как займусь бампером, то распишу что и как. Я снимал на сонате оазными способами и таким и правильным. Вот снимая усилитель нет гемороя чтоб установить все как было с завода. Вы пишите поо геморные клипсы . А я вам скажу, что геморные это когда вы усилитель не снимаете. Когда снят усилитель то бампер легко снимается монтируется обратно

Ты хочешь сказать что в мануале неправильно написано? Как ты открутишь усилитель не снимая бампера? если не путаю сверху болты они закрыты пенопластом., помоему гемора тут во много раз больше, чем вытащить 2 клипсы.

Усилитель из багадника откручивается

багажник сверлить будешь? он на гайках а гайки со стороны бампера.

Он крепится болтами в багажнике. Ничего сверлить не надо. Потом фото скину.

багажник сверлить будешь? он на гайках а гайки со стороны бампера.

Поднимаешь фальшпол и там увидишь болты. Они держат усилитель. Непомню снизу есть или только сверху. У меня они заклеены шумкой. На фото вмятины, вот под ними болты должны быть. По крайней мере на сонате все именно так. Тут думаю все аналогично. Если интересно, то могу скинуть ссылку на демонтаж бампера сонаты

Незнаю как у тебя, но это явно не болт. Я бы с удовольствием почитал твою инструкцию по снятию усилителя вместе с бампером.))
Кстати если вдруг будешь писать статью, есть еще один ньюанс. 2 болта слева и 2 болта справа, те что в багажники, так вот бывает так что их просто напросто неоткрутить в силутого что там все наглухо сгнило, и быть готовым к спиливанию болтов и покупкой новых планок бампера.)

19.5. Снятие и установка заднего бампера

• Осторожно подденьте и снимите среднюю накладку бампера • При необходимости отожмите и снимите, потянув назад, левую и правую накладки бампера. • Отверните с обеих сторон четыре гайки (1) и снимите бампер назад. • Снимите резиновый уплотнитель (1). отверните гайки (2) крепления усилителей, снимите усилители и выньте скобы (3). • Удалите крепежные пробки, снимите тепловые.

19.5.3 Установка заднего бампера

• Соберите бампер. • Установите бампер на боковые направляющие и вдвиньте на место. • Расстояние А между бампером и кузовом должно лежать в пределах 5 — 6 мм. Наложите уплотнитель, при необходимости выровняйте бампер и затяните четыре гайки (1) моментом 45 Нм. • При необходимости выровняйте бампер относительно кузова на боковых кронштейнах. Для этого поворачивайте резьбовую вту.

Источник

Задний бампер и НЕ»вечные» кронштейны.

Эта история началась еще с покупки Элки. От предыдущего хозяина досталось в «наследство»., лопнувший бампер. Сначала думал заменить накладку целиком. Но узнав стоимость ( накладка + покраска), решил повременить. И так это затянулось на целый год. И вот наконец решил заняться бампером. Делать и красить буду сам. Вчера вечер посвятил снятию бампера.

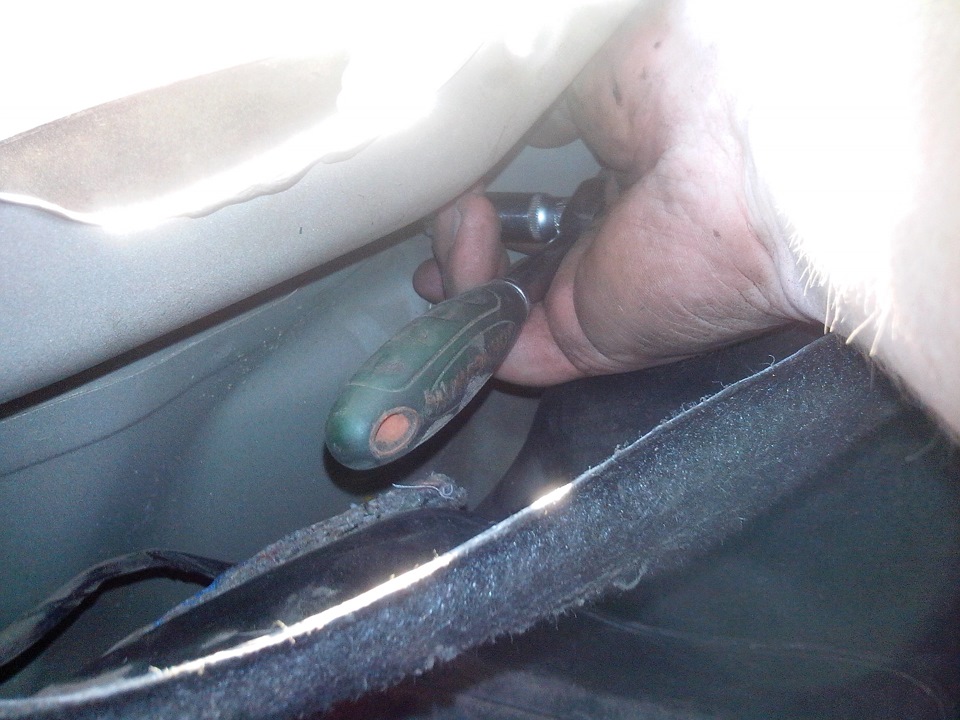

Все делал как по мануалу в инструкции (Снял Брызговики, Снял фонари, открутил пластмассовые пистоны) Обшивку багажника снимать не стал .потом убедился что зря, После снятия всего видимого крепежа чуть ниже заднего комбинированного фонаря есть ещё по два болтика на 8 с каждой стороны, что бы до них добраться надо снять обшивку багажника или, как я аккуратно отогнуть её в сторону, и с нецензурными выражениями пытаться открутить гайки с болтиков.

Проделав все эти операции и сняв накладку бампера обнаружил вот это :

Гнилые кронштейны крепления бампера. в связи с этим, кто может подсказать, для заказа, КОД этих КРОНШТЕЙНОВ на ХЕТЧБЕК ? И ещё теперь все таки предстоит снятие обшивки багажника, так как кронштейны крепятся изнутри болтами. Скорее всего будут поломаны несколько пистонов крепления, Элантроводы поделитесь КОДАМИ этих ПИСТОНОВ ?
Весь процесс снятия заднего бампера занял с перерывами на чаепитие около двух часов. Фото с телефона, не судите строго за качество.

Источник

Снятие заднего бампера Hyundai Elantra или Avante MD и установка фонарей 🔥

Сегодня я хотел показать как снимается задний бампер на Аванте 5 поколения, аналогично эта процедура делается и на Элантре МД. Снимал бампер я для того, чтобы установить светодиодные фонари вместо обычных катафотов, которые установлены штатно…

Видео Как снять задний бампер

Ребят, писать текст по снятию с картинками не вижу смысла писать, лучше один раз увидеть, поэтому вот что получилось:

Как снять задний бампер и установить фонари на Hyundai Avante MD?

Также стоит отметить, – ребята в вк, комментариях добавили, что задний бампер имеет ещё крепления, какие-то сложные и неудобные, которые на моей Аве уже были сняты. Вполне возможно конечно, я не отрицаю, может у кого-то эти неудобные крепежи и стоят, но на моём авто этого нет…

Задние фонари вместо катафотов в бампере

Фонари вместо катафотов заказывал с Алиэкспресс, пришли довольно быстро, трек номер отслеживания был, упаковали хорошо, всё целое. Только перед заказом – проверьте сначала все размеры как длины, так и ширины самих катафотов, чтобы в описании к товару всё сходилось!

На моей Аванте MD размеры были такие:

Длина штатных катафотиков в бампере 245 мм: Ширина штатных катафотов 35 мм:

Как подключать – я показал на видео, там ничего сложного.

Добавляйтесь в нашу группу в Телеграмм, подписывайтесь на наш канал My-Elantra в YouTube!

Вот и всё ребят, у меня на видео всё вроде просто, надеюсь, что и у вас всё получится и пригодятся эти видео! Всем удачи и всего хорошего.

Источник

Как снять бампер с Hyundai Elantra?

Размещено от клуб | 24 февраля, 2020 | Hyundai Elantra | 0 |

Если вы немного занимаетесь самодеятельностью, вы почти наверняка готовы взять на себя большую часть обслуживания, которое будет выполняться на вашем Hyundai Elantra, но некоторые из них сложнее других и требуют удаления частей или компонентов тела, чтобы получить доступ к компоненту, на котором вы хотите сосредоточиться. Мы хотим помочь вам в этом. Вот почему на этой веб-странице мы увидим как снять бампер с Hyundai Elantra. Это не очень сложное действие, и у вас должна быть возможность сделать это с помощью нескольких инструментов. Для этого сначала мы узнаем, как снять передний бампер вашего Hyundai Elantra, а затем как снять задний бампер этого.

Читайте также:  Снять обшивку передней стойки fabia

Как снять передний бампер с Hyundai Elantra

Итак, давайте начнем наш документ с переднего бампера вашей Hyundai Elantra. Чтобы удалить его, вам понадобится набор гаечных ключей с трещоткой, несколько отверток и биты Torx. Вот правила, которым вы должны следовать, чтобы иметь возможность разобрать бампер вашего Hyundai Elantra в хороших условиях:

• Если вы хотите расслабиться, мы советуем вам приподнять Hyundai Elantra и снять передние колеса, чтобы иметь свободный доступ ко всему переднему бамперу.
• Откройте капот вашего автомобиля: Кажется очевидным, но вам понадобится доступ к креплению бампера в моторном отсеке.
• Снимите колесные арки: их еще называют крыльями, но они мешать и мешать вам получить доступ ко всем винтам на переднем бампере вашего Hyundai Elantra. В зависимости от характеристик вашего автомобиля и года выпуска у вас также будет возможность найти скобы, для этого вам просто нужно будет использовать экстрактор скоб или делать это осторожно с помощью большой плоской отвертки и использовать рычаг, чтобы открыть скобу.
• Затем вам нужно будет открутить винты, которые находятся в задней части вашего брызговика и которые крепят передний бампер вашего Hyundai Elantra по бокам.
• Выкрутите винты или снимите фиксаторы в верхней части бампера в моторном отсеке.
• Теперь пора залезть под ваш Hyundai Elantra, чтобы открутить болты, которые находятся на шасси автомобиля, вы найдете некоторые посередине бампера и по бокам.
• Будь уверен отсоединить соединение плафона освещения и датчика дистанции управления если он у вас есть.
• Осторожно снимаем передний бампер сначала отстегнув края. Если он не оторвался, возможно, вы забыли винт или зажим. Подумайте об использовании ковра или другого ковра, чтобы не поцарапать его при прикосновении к земле.

Вот и все, вы видели все этапы как снять передний бампер с вашего Hyundai Elantra, чтобы собрать его, придерживайтесь ступенек в обратном порядке.

Как снять задний бампер с Hyundai Elantra

А теперь, независимо от того, похожа ли операция или нет, мы рассмотрим случай снятия заднего бампера с вашего Hyundai Elantra. Для каждого шага, чтобы не повторяться, мы просто дадим вам общие очертания, прочтите часть 1, если у вас есть какие-либо сомнения или вопросы, для получения дополнительной информации.

• Начните с выполнения того же первого шага, то есть поднимите свой Hyundai Elantra и снимите задние колеса, чтобы иметь идеальную рабочую зону, чтобы без проблем снять бампер вашего Hyundai Elantra.
• Снимите арки задних колес вашего Hyundai Elantra, чтобы получить доступ к боковым кронштейнам бокового бампера.
• Открой свой багажник
• Снимите боковые скобы в колесных арках, чтобы облегчить снятие бампера с Hyundai Elantra.
• Снимите нижние крепления под вашим Hyundai Elantra.
• Одновременно не забудьте отключить задний фонарь номерного знака и радарные датчики заднего хода, если они у вас есть.
• Откручиваем верхние кронштейны от верхней части багажника.
• Теперь все, что вам нужно сделать, это снимите задний бампер с вашего Hyundai Elantra, придерживайтесь того же метода, что и для переднего бампера

Здесь вы узнали через эти две части, как снять бампер с Hyundai Elantra, передний или задний методы примерно такие же, и достаточно быть дотошным, чтобы все прошло хорошо.
