Как закрепить усилитель на спинку сидения приора

Куда установить усилитель в машине

Итак, пришло время установки усилителя в вашу аудиосистему, он может предназначаться для сабвуфера или для акустики. Разберем варианты куда установить усилитель в вашем авто будет правильно и безопасно.

Очень важно грамотно выбрать место для установки, которое будет соответствовать следующим требованиям: надежное крепление усилителя, доступ воздуха к охлаждению, быстрый доступ к регулировкам, надежность питающей проводки.

Закрепить усилитель на корпус сабвуфера

На первый взгляд очень удобный вариант — простота установки, отсутствие необходимости тянуть длинные провода до сабвуфера, легкий демонтаж всей конструкции. Стоит понимать, что даже незаметные вибрации корпуса сабвуфера (они есть всегда) сильно влияют на элементы усилителя и могут вывести их из строя, а также расслабить крепления. Но если другого выхода нет, то рекомендуется крепление через отдельную проставку с использованием резиновых прокладок, чтобы хоть как-то уменьшить передающиеся вибрации.

Установить усилитель в заднюю полку

Одно из самых распространенных мест для установки. Монтаж получается частично скрытым, усилитель не занимает места в багажнике. Но не редко возникают сложности в процессе крепления из за рельефа полки, системы открывания багажника или наличия тыловых динамиков, также может быть затруднен доступ к регулировкам в случае их торцевого расположения. При установке следите чтобы корпус не касался кузова, для этого обычно используется проставка из дерева или пластика.

Установить усилитель на спинку сиденья

Еще одно популярное место куда установить усилитель — спинки задних сидений. Пространства достаточно, имеется быстрый доступ к регулировкам, практически не используется полезный объем багажника, установка относительно проста. Но есть возможность контакта с перевозимыми предметами, могут возникнуть проблемы со складыванием сидений, поэтому нужно правильно расположить проводку для исключения износа.

Установить усилитель на боковую стенку багажника

Очень практичный и привлекательный вариант . Важно продумать охлаждение и доступ к регулировкам. Не самый простой способ в случае эстетичной установки, не каждый усилитель подойдет по размеру.

Установить усилитель под сиденье

Если правильно рассчитать установку под передним сиденьем, чтобы усилитель не мешал его передвижению и имел доступ к своим регулировкам, то это будет хорошим решением. Установка получается скрытой, не занимается полезное место и предполагает малое расстояние до источника питания (если АКБ под капотом), что важнее близости к источнику звука. Но имеется трудность в самостоятельной установке (демонтаж сиденья, подвод акустических проводов и т.п.), необходимо продумать защиту от ног задних пассажиров, не каждый усилитель подойдет подойдет по размеру и формфактору. Обычно используется для усилителей на акустику, редко для фронтального саба.

Размещение усилителя под заднее сидение может стать идеальным вариантом для скрытой установки, если обеспечить охлаждение и защиту от сидящих сверху пассажиров. Но такое решение применяется не часто, так как не каждый автомобиль обладает нужной геометрией салона в этом месте.

Установить усилитель вместо запаски

Иногда аудио любители готовы пожертвовать такой важной вещью как запасное колесо. Ниша для размещения идеальна — все закрыто, охлаждения достаточно, доступ к настройкам есть и установка не требует больших усилий. Но нет запасного колеса!

Установка усилителя в фальшпол

Продвинутый способ. Имеет преимущества предыдущего, сохраняя запаску, но требует правильного изготовления отдельного пенала (фальшпола), в котором можно без труда расположить несколько усилителей и компонентов, дополнительно разведя всю проводку.

Утонченная установка

Вполне можно делать и красиво исполненные варианты с тщательным и аккуратным продумыванием каждой мелочи и большим вниманием к эстетическому виду.

Авторские проекты

Здесь, как правило, речь идет о комплексных проектах, где нет какого-то определенного способа и все ограничивается воображением создателей . Некоторые работы по праву можно относить к жанру искусства, они являются визитной карточкой автозвука, визуально притягивают и заставляют удивляться мастерству создателей.

Важные советы!

Надеюсь эта страница помогла вам определиться куда установить усилитель в вашем авто.

В конце напомним и подытожим условия безопасной и правильной установки:

1. Надежно закрепляйте усилитель.
2. Корпус усилителя не должен контактировать с кузовом автомобиля (даже через крепеж).
3. Выбирайте место с доступом воздуха для охлаждения.
4. Располагайте питающую и акустическую проводку исключая возможность ее перетирания или разрыва.
5. Всегда оставляйте доступ к настройкам и предохранителям усилителя.

Читать еще:

Нажмите кнопку, чтобы поделиться материалом:

Источник

Установка усилителя к штатной магнитоле 2 вида

Как я писал ранее штатная магнитола 2 вида имеет неудовлетворительное звучание. Усилитель ей просто необходим по-моему мнению, хотя я не фанат мощного автозвука.

Поэтому купил усилитель и комплект для подключения проводов на 4х канальный усилитель. Всё от бюджетной фирмы Mystery. Качество проводов в комплекте для подключения усилителя очень низкое, лучше покупать всё по-отдельности. Силовой кабель питания состоит из мелких проводков, которые ломаются легко. Сам усилитель так же… Бюджетный в общем. Подключить решил самостоятельно.

Для начала нужно провести провода по салону и главное силовой кабель питания усилитель к АКБ (аккумулятору).

Сперва провёл питание усилителя через специальное, как вычитал на форуме, отверстие, пришлось попотеть, делал же всё по-фенгшую.

Так как Усилитель Mystery MR4.75 не умещается под передним сидением, разместить я его смог лишь за задним сидением на его спинке.
Всё было установлено и подключено примерно за 1 день неспешной работы.

По цене:
Усилитель Mystery MR4.75 — 3800 р.
Комплект для подключения 4х канального усилителя Mystery — 850 р.
Переходник к магнитоле mini ISO — 350 р.

Звучание у магнитолы улучшилось и стало мощнее. Сейчас же звук идёт через усилитель, магнитола лишь источник звука. До установки усилителя в колонках на громкости 40 появлялся ужасный треск, сейчас его нет. Если бы магнитола звучала чуть мощнее, то я бы и не стал ставить, но звучит она откровенно плохо без усилителя. Сам усилитель бюджетный, если чуть по-мощнее поставить сигнал с него, в колонках появляется шип, шум, что очень неприятно. Так же провода в багажнике теперь видно и сам усилитель, его никуда не спрячешь, у него немалый размер, плюс теперь не разложить спинку сидений в случае перевозки чего-нибудь объёмного.
Но в целом, доволен, звучит сейчас по-лучше, чем было, и ощутимо лучше.

Источник

Установка усилителя в приору

Установка усилителей в багажник Лады Приора

Долго думал, как закрепить усилители в авто. Система поканальная + саб. Много читал бортовые журналы, кто к спинкам сидений крепит это извиняюсь колхоз, кто фальшпол делает, этот вариант мне не нравился тем, что красоты не будет. Нужно чтоб и играло, и смотрелось. Предлагаю к вниманию такой вариант: первым делом напилил фанерину, по образу багажника, чтобы вошли оба усилителя. Сразу продумал отверстия для их охлаждения, подключения, крепления, подключения проводки, под вольтметр, крепление огнетушителя.

Обтяжка в карпет. Для обтяжки в карпет использовал клей аэрозольный Multi-Spray, наносится быстро, через 20 секунд карпет намертво пристает к фанере, с любым натягом!

С усилителями дело имею впервые, до этого читал много записей об отрубании усилителей по перегреву, не знал чего ожидать от своих и сразу решил перебдеть и установил дополнительную вентиляцию на каждый.
Сзади под верхний усилитель на фронт выпилил окно для одного 12 сантиметрового вентилятора, под моноблок предусмотрел 2 вентилятора.

Примерка Кенвуда и установка вентиляторов

Следующим этапом было закрепить стену в авто.
Полка благо заменена на деревянную, закреплена намертво — сверху крепимся к ней с помощью винтов на м6 в забивные гайки в полке. Сразу о критике на этом этапе — полка идет с расширением к двери багажника — не перпендикулярна бамперу, это неприемлемо для меня, так что пришлось использовать проставку для того чтобы стена стояла под углом 90 градусов к багажному проему. Бабуля посоветовала пробку от шапманского, я с радостью принял ее предложение, почему не покрасил — мне по кайфу как она выглядит, в каком-то смысле, пробка является еще и виброгасителем.

Для каждого усилителя предусмотрено крепление через втулки 10 мм. Втулки выполнены из бронзы

Снизу предусмотрел паз для установки стены. На практике выяснилось, что 1 внутренней планки не хватает, стенка гуляет, добавлена внешняя.

Так же неплохо было бы предусмотреть на этой достаточно жесткой конструкции крепление для огнетушителя.
Было куплено крепление для огнетушителя и через металлические уголки закреплено к стене.

Ниша в правом крыле остается используемой — снимается огнетушитель и тогда можно получить к ней доступ.

Вот так стала выглядеть стена на этом этапе

Далее нужно было подключить систему охлаждения, вольтметр.
Подключение сделано через 5 контактное реле, при включении ГУ на нем появляется полюс и начинают вращаться вентиляторы, включается вольтметр. Питание для этого взято от дистрибьютора в багажнике. Вентиляторы подключены через контроллер скорости вращения.

Есть небольшие недочеты в моей работе. Очень низко расположил моноблок, тяжело осуществлять подключение, некоторые крепежные отверстия неплохо было бы сместить немного в стороны, для облегчения установки стены, а в целом поставленная задача достигнута. Винты для крепления моноблока пришлось искать долго. Винты под крестовую отвертку были короткие, так как усилитель в основании очень толстый, плюс крепится через проставку толщиной 10 мм, шляпка винта не влезала в крепежное отверстие усилителя. В итоге купил винты под шестигранник 6х100 и нарезал на них еще по несколько сантиметров резьбы, так как резьба на них только в начале.
Вентиляторы молотят в полную силу, в движении или с музыкой их не слышно. На счет нагрева моноблок остается почти холодным, усилитель класса D на фронт нагревается лишь до теплого состояния.

Провода будут «причесаны». Ниша используется теперь на 200%

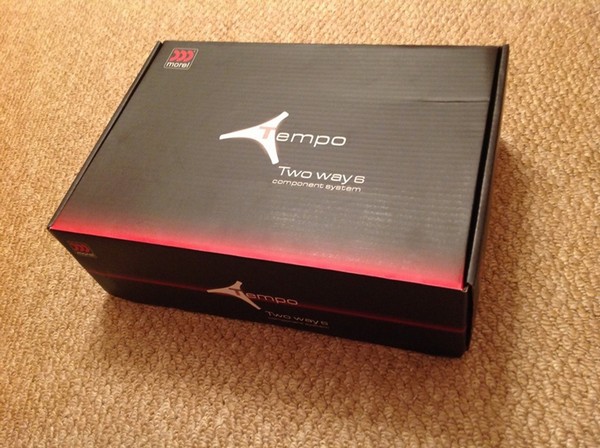

Характеристики компонентной акустики Morel Tempo 6 1/2″ для Лады Приора, акустические, линейные провода и силовой кабель

После долгих разговоров, ответов и вопросов принято решение о приобретении и установка данной акустики…
Основная

Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

Схема подключения внешнего усилителя в автомобиле

1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
2. Протянуть массу (чёрный провод) с кузова на усилитель.
3. Подключить усилитель к сабвуферу и динамикам.
4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

Разъемы штатной магнитолы и ММС Лада

У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

Усилитель может имеет две группы входов:

1. линейный
2. вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

Далее рекомендуется использовать высококачественные экранированные провода.

Главное преимущество этой схемы подключения – высокое качество звука.

Схемы подключения сабвуфера

Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Топ материалы

Новости

Тюнинг

Кто обслуживает вашу Lada Priora?

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АвтоВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АвтоВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

© 2020 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Инструкция по подключению усилителя к штатной магнитоле

Для того, чтобы наслаждаться качественным звуком в автомобиле, многие автовладельцы подключают к ней внешний усилитель. Это устройство помогает увеличить мощность магнитолы, улучшить качество звука, устранить различные помехи. Подключение усилителя – несложный процесс, который можно выполнить своими руками.

Подключаем усилитель

Подключение усилителя к штатной магнитоле

Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

1. Перед началом работы обязательно нужно отключить клеммы аккумулятора.
2. От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
3. Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
4. Усилитель подключается специальными проводами к динамикам и сабвуферу.
5. Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
6. Надевать клеммы на аккумулятор нужно только после полного завершения установки.

Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

Преобразователь для подключения усилителя к штатной магнитоле

Другим способом подключения усилителя к штатной магнитоле является использование преобразователя. Это устройство, которое преобразовывает акустические выходы магнитолы в линейные.

У использования преобразователя есть свои плюсы и минусы.

Достоинства преобразователя для подключения усилителя к штатной магнитоле:

• При этом не вносятся изменения в штатную магнитолу. Этот момент очень важен, особенно в течение срока гарантии магнитолы.
• Низкая цена преобразователя.
• Простота установки.
• Надежность преобразователя, редкие поломки.

Недостатки преобразователя для подключения усилителя к штатной магнитоле — возможность появления помех во время звучания. Как правило, если установка выполнена правильно с использованием качественной аппаратуры, помехи бывают настолько незначительны, что их очень трудно заметить.

Каким бы способом не подключался усилитель к штатной магнитоле автомобиля, необходимо соблюдать при работе технику безопасности:

• Использовать только качественные провода без повреждений;
• Все места соединения проводов должны быть хорошо заизолированы;
• Обязательно снять клеммы с аккумулятора перед началом работы и не надевать до полного завершения установки;
• Перед началом установки ознакомиться со схемой расположения разъемов магнитолы.

При правильной установке усилителя, он увеличивает мощность штатной магнитолы, улучшает качество воспроизводимого звука, устраняет помехи. Для того, чтобы как можно дольше наслаждаться качественным звучанием без помех, очень важно выбрать хорошее оборудование и проводку.

Можно ли к штатной магнитоле Приоры подключить усилитель?

Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

Но разъемы такого исполнения применяются на многих иномарках, допустим BMW…

Ниже рисунок распиновок этих разъемов.

К сожалению сабовый выход не реализован, как не реализовано и управление им.

Но это не является глобальной проблемой, так как имеющиеся выходы можно использоватьи для этих целей.

При использовании контакта №3 — GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет…

Надо отметить, что первый вариант головного устройства автомобиля Приора был гораздо скромнее и по функционалу и по характеристикам и по дизайну. Фото ниже:

Для тех, кто ищет спецификацию разъемов следующее фото:

Инструкция на автомобиль и соответственно внутри нее на магнитолу открыть здесь…

28 комментариев к статье: Можно ли к штатной магнитоле Приоры подключить усилитель?

Да можно,я на свою поставил буфер и усилок

Спасибо огромное! Очень полезная информация, но не совсем исчерпывающая… СПАСИТЕ-ПОМОГИТЕ. нужно определить AUX большинство людей в инете интересуются выходами, а вот входами нет… из таблички я понял, что AUX в колодке С это 11,12 -контакты… а как же второй канал AUXa. Нужно же чтобы было AUX(L), AUX(R) и AUX(GND)… Помогите разобраться умоляю! И как называется этот разъём С.

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

Буду очень благодарен… сегодня сам попробую протестировать, весь день копался в инете и понял, что можно попробовать подключить через отсек для CD-ченджера…т.е. в 18,19,20… как попробую отпишусь…

Пробовал поразному подключить AUX, не получилось.Может кто смог подключить, напишитеИ ещё один вопрос, если получилось подключить, то как перевести магнитолу на воспроизведение с AUX?

Просьба простить, вопрос был задан, но ответ забыли положить сразу. Итак, речь о магнитоле второй версии, с картой памяти. AUX есть и он предназначен для входа навигационного устройства, включается кнопкой MODE до появления надписи — NAVI. Входы AUX: 9 — масса, 8 и 7 вход правого и левого канала…

А как быть с магнитолой первой версии, где нет карты памяти?Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Павел П 03.08.2012 15:24
Цитирую DEN:
А как быть с магнитолой первой версии, где нет карты памяти?
Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)
На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Вы знаете аот у меня магнитола без карты памяти вроде как первой версии, с цифровыми кнопками от 1-6. Но есть режим «NAVI» включал его и пробовал подать сигнал на разные ножки.. в итоге ничего не получилось. Кстати когда включаешь режим «NAVI» в динамиках шипит. А это значит, что всё таки выходные каскады включены и задействованы.

А у меня режима «NAVI» нет. только три режима: радио, CD и USB.машина 2011 года, тогда только начали их ставить, но будим пробовать. Если получится, напишу.

Подскажите а REM провод куда вставлять на магнитолу?

Только этот выход какой-то м-к сделал с плавным нарастанием напряжения от 0 до 12 вольт, при включении усилителя из за этого в акустике непонятный шум идет, как от этого избавиться?

подключил как у вас написано, все работает супер. Спасибо. А электрики у официального диллера сказали что без разветвителя ни как, и попросили 3000р. за подключение

Рад за вас! Удачи… Спасибо за комментарий! Люди стали так ленивы на слова благодарности

Доброго времени суток! Пытался увеличеть количество линейных выходов переходником Mini ISO=> Line OUT, но при подключение через данный переходник усилителя — динамики молчат! P/S Установлена штатная магнитола как на фотонрафии выше (приора люкс+, 2010 года выпуска)

Честно говоря, с такой ситуацией не встречались. Хотя обсуждения в сети такой проблемы встречали. Видимо такие аппараты все-таки попадаются. Не знаю что подсказать. Извините…

Administrator, спасибо за ответ! Сегодня разобрал штатную магнитолу и ужаснулся! Схема Колодки «С» не пропаяная! Просто ужас! Недоделанная магнитола одним словом!Теперь, конечно же главная проблема, узнать, куда припоять эти 6 проводов на главную схему магнитолы, чтобы всё же заработал Mini ISO

Вы молодец! Разобрать магнитолу — на такое не всякий решится… Уважаю! Сообщайте чем закончатся эксперименты, будет интересно всем.

Ребят подскажите как избавится от нарастающего паразитного свиста в колонках после подключения к усилителю

Один из вариантов решения проблемы, который часто помогает — экраны, то есть оплетки линейных проводов подключить на минус (массу) под центральной консолью, возле магнитолы.

Подскажите пожалуйста. Что значит оплетки проводов подключить на массу? Как это сделать? Всех четырех линейников?

В моем варинте магнитола 2170-7900010 ACR-225SA П.О.0 B15 + усилитель NRG CAFS -4450 + Шнур RCA MYSTERY ( подключен по двум каналам у магнитолы только два выхода на усилитель пробовал подключать через переходник как на сайте купил за 450 р Не работает)) Подключение на столе (все — тему запустил на столе от трансформаторного блока питания у блока выход 20А) и при отключение магнитолы сначала идет свист потом громкий щелчок в колонках .

Проверяйте, как ведет себя на магнитоле выход «REMOTE», провод, которым Вы запускаете усилитель. Дело в том, что потенциал на этом проводе появляется не скачкообразно, а плавно, от нуля до напряжения в бортовой сети. Поэтому и появляется шум и щелчки в акустике. Попробуйте этот выход нагрузить обыкновенным автомобильным реле, а вот контактами реле уже подавайте питание на включение усилителя.

Спасибо за совет ! А как схематический -будет выглядеть ?Насколько понял подключить 4ех канальный усилитель Неполучится !

Да почему Вы так решили? Какое вообще имеет значение количество выходов? Сколько раз уже Георгий будет Вам объяснять одну простую истину — нет на магнитоле 4-х каналов. Ну нет и все! Тыловые каналы — это точная копия фронтальных каналов. И единственная радость от них — это возможность пользоваться настройкой «FADER», то есть делать громче тыл или фронт. Ну и соответственно, если на магнитоле есть линейные выходы на саб, то естественно есть возможность настройки этих выходов на головном устройстве (частота среза и возможно фаза). Но вряд ли вы будете ими постоянно пользоваться. Наигравшись вдоволь, скорее всего, выставите потом так, как Вам нравится и больше в настройки не полезете. И Смысл в этом обилии линейных выходов? Имеется в виду смысл для Вас, как для конечного пользователя. Установщикам естественно удобнее оперировать полноценным набором линейных выходов, то есть 3 пары. Но для Вас это не имеет никакого значения. Имеете всего одну пару? Ну и что? Пусть у установщиков голова болит по этому поводу. Хоть 10 канальный усилитель ставьте. Разветвителями. Единственное, что Вам не будет доступно — это оперативное управление тылом или фронтом, ну или сабом, если пару выходов усилителя Вы планируете на саб, так как выхода всего два. Вот и вся разница. А зачем Вам это управление? Отстроите усилитель один раз так, как Вам надо и наслаждайтесь.

Большое Спасибо за ответ !

Привет народ. Подключение усилка с сабом к штатной голове приоры намного проще чем вы думаете. не надо ни каких штекеров покупать и мучатся с доставанием головы я сделал намного проще купил конвертер линейного выхода(цена вопроса 360р.)на нем 4 разьема под провода от задних колонок!лично я просто сделал врезку в эти провода и вывел на конвертер!Всё линейники готовы!!вместе с силовыми проводами мне всё обошлось в 1000р.Бабахает очень даже хорошо. если кому-нибудь интересно конвертер покупал в авто аудио центре на большакова екатеринбург!!Всем удачи)))

Здравствуйте. Подключил усилитель через тюльпаны к штатной голове второго поколения. При заведенном двигателе сильно фонит в колонках. Как исправить это? Заранее спасибо!

Панель отправки комментариев Отменить комментарий

Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.

Электроусилитель руля Приора: цена, как снять, плюсы и минусы

Бывает два вида усилителей электроусилитель руля и гидроусилитель. Приора компоновалась и тем и другим. Цена больше у эур, но и он иногда не работает. Электроусилитель руля автомобиля Приора имеет аналог АЭНК-К, но он дороже штатного усилителя Лада Приора в 2 раза. С Эур руль автомобиля Приора становится гораздо легче. С гуром чувствуется дорога. Гур в сравнении с Эур, на Приору имеет больше запчастей, привязан к жидкости pentosin, за ней нужно следить, доливать — чтобы не произошло голодание! Цена по замене — тоже отличается в зависимости от системы, эур проще заменить и можно прозвонить диагностическим разъемом, так это электромотор. Электроусилитель(эур) руля для Приоры бывает 2 видов: редукторный и безредукторный — причем первый это уже устаревшая технология, которая ставилась на первые приоры — читайте об этом в статье ниже.

Наличие электроусилителя руля на Приоре стало незаменимым требованием каждого автолюбителя. Это обоснованно: когда-то владельцы отечественных «Жигулей» с первых лет за рулем учились крутить руль двумя руками с максимальным усилием. На современных автомобилях крутить рулевое колесо даже на месте в сугробе можно одной рукой, поэтому, выбирая в салоне Ладу Приору, электроусилитель руля для многих был первым обязательным пунктом в комплектации. Позже во все комплектации стали ставить гур и эур.

Электроусилитель руля на Приору ставится не во всех комплектациях – в самой простой стоит ГУР. Знать устройство ЭУР и уметь «приводить его в чувство» — прямая обязанность водителя Приоры, который любит свой автомобиль.

Зачем он нужен и его устройство

ЭУР – это электромеханизм, который снижает управляющее усилие, с которым водитель крутит руль. Получается, что это хитрое устройство берет большую часть усилий на себя, оставляя водителю ответственность за безопасность маневра. Устройство ЭУР таково:

• Электронный блок управления и электродвигатель;

Контроллер и периферия

• Рулевое колесо;
• Выходной/ входной вал;
• Шпильки, гайки, болты и т.д.;
• Кронштейн;
• Рулевая рейка;
• Соединения;
• Рычаг регулировки наклона руля.

Он работает как обычный электронный механизм – например, как протез: получая от датчиков данные о сопротивлении дорожного покрытия, скорости автомобиля, оборотов коленвала, усилии, которое прикладывает водитель к повороту руля, «мозг», электронный блок управления, выводит электродвигатель на достаточную мощность для того, чтобы машина управлялась одним пальцем.

Рулевая колонка становится практически невесомой, даже не отдает знакомой многим вибрацией от длительного удержания в крайнем положении.

Штатный электроусилитель – артикул и цена

На рынке можно встретить редукторные (устаревшие) и безредукторные ЭУР (электромеханические усилители руля) для Приоры. Стоит сконцентрироваться на втором варианте, тому есть свои причины:

Быстрая обработка запроса: пропадает «посредник» — редуктор – ЭБУ быстрее справляется с командами водителя;
Более долговечен. Зубчатая передача редуктора может сломаться в неудобный момент, а в безредукторном ЭУР на рулевую рейку момент передается напрямую.
Снижается уровень шума.
Артикул безредукторного ЭУР для ВАЗ 2170 Приора — 2172-3450008-02. Цена составляет от 20 000 до 25 000 рублей. Стоимость редукторного ЭУР на две тысячи ниже, но стоит ли оно того – поскупиться, заплатить меньше денег, чтобы затем разбираться с частыми поломками?

Технические характеристики:

• Сила тока – не более 55 А; во время ожидания команды от водителя – 0,5 А;
• Напряжение – 13,5 В;
• При скорости вращения руля 360˚/сек компенсирующий момент равен 28 Нм.
• Масса – 9,3 кг;
• Рабочая температура от -40˚С до +65˚С.

Преимущества и недостатки перед ГУРом

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Более надежный механизм. Все просто – нет того, что часто ломается (шкивы, шланги) или заканчивается (жидкость). Кроме того, с ЭБУ можно получить диагностические данные по неисправностям.
На установку, по заявлению производителя, уйдет не более 1,5 часов – с проводами все выйдет гораздо проще, чем с подключением шлангов. Кроме того, залезать в моторный отсек не придется.
Пассивная безопасность при ударе
Регулируемость. Изначально, после установки, усилие будет увеличиваться с ростом скорости движения автомобиля. Это можно изменить, перепрограммировав данные в ЭБУ – например, снижать усилие от механизма с повышением скорости движения.
Энергосбережение. Электродвигатель внутри не работает постоянно – он запускается только лишь тогда, когда водитель начинает поворачивать руль.

Неправильно было бы умолчать о недостатках:

Не «чувствуется» дорога – ГУР делает машину более чувствительной, опытный водитель ценит это.
Механизм ЭМУР (электромеханический усилитель руля) стоит дороже, чем ГУР.
Основные неисправности

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Толчки в рулевом колесе;
При выключеном двигателе и при включенном двигателе усилия рук, практически одинаковы.
Как было сказано ранее, управляет всем ЭБУ. Конечно же, о любой поломке можно узнать через диагностический разъем, к которому можно подключиться самостоятельно. Он может выдать следующие коды ошибок, которые касаются ЭУР:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Вставить ключ в замок зажигания
В восьмиконтактном разъеме блока управления замкнуть контакты 6 и 7 (первый – около защелки, верхний правый);
Включить зажигание, но не включать двигатель. При этом необходимо смотреть на приборную панель – на то место, где загорается иконка ЭМУР.

Расшифровка такова:

• 1 длинный 1 короткий Система исправна;
• 1 длинный 2 коротких Отсутствие сигнала оборотов двигателя;
• 1 длинный 3 коротких Неисправность датчика момента;
• 1 длинный 4 коротких Неисправность двигателя ЭМУР;
• 1 длинный 5 коротких Неисправность датчика положения рулевого вала;
• 1 длинный 6 коротких Неисправность датчика положения ротора двигателя ЭМУР;
• 1 длинный 7 коротких Неисправность бортсети автомобиля (ниже 10В либо больше 18В);
• 1 длинный 8 коротких Неисправность блока управления ЭМУР;
• 1 длинный 9 коротких Неисправность датчика скорости автомобиля;

Производители и цены аналогов

Нельзя сказать, что аналог лучше штатного ЭУР, но, тем не менее, единственный доступный аналог ЭУР калужской сборки – это АЭНК-К (стоимость от 37 000 до 40 000 рублей).

Снятие и установка электроусилителя — инструменты

Даже вручную диагностировать что-то с ЭУР будет трудно – так или иначе, придется его вынимать. Для этого стоит подготовиться и достать:

• Молоток;
• Зубило;
• Удлинитель;
• Вороток (трещотка);
• Головки на 8 и на 13.

Разбираем

• Разобрать и демонтировать рулевую колонку. Снять минусовую клемму с АКБ;
• Восьмой головкой снять контактную группу;
• От металлического блока серого цвета отсоединить всю проводку. Каждый провод под фиксатором, поэтому обращайтесь с ними аккуратно, старайтесь не повредить контакты;
• Разъединить крепление рулевой рейки и кардана, отсоединив болт. С зубилом и молотком ослабить стяжку кардана;
• Открутить четыре гайки, которые крепят усилитель к кузову;
• Вытащить ЭУР.

Для установки ЭУР все действия производятся в обратной последовательности. Крайне рекомендуется во время демонтажа запомнить (лучше – сфотографировать!) подключение всех проводов, чтобы установка прошла плавно с первого раза.

Куда установить усилитель в машине

Итак, пришло время установки усилителя в вашу аудиосистему, он может предназначаться для сабвуфера или для акустики. Разберем варианты куда установить усилитель в вашем авто будет правильно и безопасно.

Очень важно грамотно выбрать место для установки, которое будет соответствовать следующим требованиям: надежное крепление усилителя, доступ воздуха к охлаждению, быстрый доступ к регулировкам, надежность питающей проводки.

Закрепить усилитель на корпус сабвуфера

На первый взгляд очень удобный вариант — простота установки, отсутствие необходимости тянуть длинные провода до сабвуфера, легкий демонтаж всей конструкции. Стоит понимать, что даже незаметные вибрации корпуса сабвуфера (они есть всегда) сильно влияют на элементы усилителя и могут вывести их из строя, а также расслабить крепления. Но если другого выхода нет, то рекомендуется крепление через отдельную проставку с использованием резиновых прокладок, чтобы хоть как-то уменьшить передающиеся вибрации.

Установить усилитель в заднюю полку

Одно из самых распространенных мест для установки. Монтаж получается частично скрытым, усилитель не занимает места в багажнике. Но не редко возникают сложности в процессе крепления из за рельефа полки, системы открывания багажника или наличия тыловых динамиков, также может быть затруднен доступ к регулировкам в случае их торцевого расположения. При установке следите чтобы корпус не касался кузова, для этого обычно используется проставка из дерева или пластика.

Установить усилитель на спинку сиденья

Еще одно популярное место куда установить усилитель — спинки задних сидений. Пространства достаточно, имеется быстрый доступ к регулировкам, практически не используется полезный объем багажника, установка относительно проста. Но есть возможность контакта с перевозимыми предметами, могут возникнуть проблемы со складыванием сидений, поэтому нужно правильно расположить проводку для исключения износа.

Установить усилитель на боковую стенку багажника

Очень практичный и привлекательный вариант . Важно продумать охлаждение и доступ к регулировкам. Не самый простой способ в случае эстетичной установки, не каждый усилитель подойдет по размеру.

Установить усилитель под сиденье

Если правильно рассчитать установку под передним сиденьем, чтобы усилитель не мешал его передвижению и имел доступ к своим регулировкам, то это будет хорошим решением. Установка получается скрытой, не занимается полезное место и предполагает малое расстояние до источника питания (если АКБ под капотом), что важнее близости к источнику звука. Но имеется трудность в самостоятельной установке (демонтаж сиденья, подвод акустических проводов и т.п.), необходимо продумать защиту от ног задних пассажиров, не каждый усилитель подойдет подойдет по размеру и формфактору. Обычно используется для усилителей на акустику, редко для фронтального саба.

Размещение усилителя под заднее сидение может стать идеальным вариантом для скрытой установки, если обеспечить охлаждение и защиту от сидящих сверху пассажиров. Но такое решение применяется не часто, так как не каждый автомобиль обладает нужной геометрией салона в этом месте.

Установить усилитель вместо запаски

Иногда аудио любители готовы пожертвовать такой важной вещью как запасное колесо. Ниша для размещения идеальна — все закрыто, охлаждения достаточно, доступ к настройкам есть и установка не требует больших усилий. Но нет запасного колеса!

Установка усилителя в фальшпол

Продвинутый способ. Имеет преимущества предыдущего, сохраняя запаску, но требует правильного изготовления отдельного пенала (фальшпола), в котором можно без труда расположить несколько усилителей и компонентов, дополнительно разведя всю проводку.

Утонченная установка

Вполне можно делать и красиво исполненные варианты с тщательным и аккуратным продумыванием каждой мелочи и большим вниманием к эстетическому виду.

Авторские проекты

Здесь, как правило, речь идет о комплексных проектах, где нет какого-то определенного способа и все ограничивается воображением создателей . Некоторые работы по праву можно относить к жанру искусства, они являются визитной карточкой автозвука, визуально притягивают и заставляют удивляться мастерству создателей.

Важные советы!

Надеюсь эта страница помогла вам определиться куда установить усилитель в вашем авто.

В конце напомним и подытожим условия безопасной и правильной установки:

1. Надежно закрепляйте усилитель.
2. Корпус усилителя не должен контактировать с кузовом автомобиля (даже через крепеж).
3. Выбирайте место с доступом воздуха для охлаждения.
4. Располагайте питающую и акустическую проводку исключая возможность ее перетирания или разрыва.
5. Всегда оставляйте доступ к настройкам и предохранителям усилителя.

Источник
