13.1.1. Снятие и установка бамперов

Снятие и установка бамперов

Передний бампер моделей до 2002 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

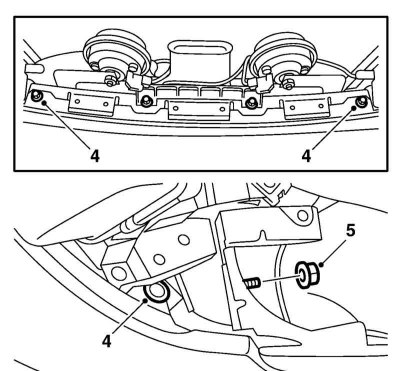

Снимите декоративную решётку радиатора (см. Раздел Снятие и установка декоративных решёток радиатора), указатели поворотов и рычаги очистителей фар (см. Главу Бортовое электрооборудование). Выверните 4 болта (4) крепления бампера к балке (2 за указателями поворотов и 2 на балке бампера) и отдайте гайки (5) крепления бампера к крыльям Выверните болты крепления локеров к бамперу. Снимите нижний защитный кожух двигательного отсека, разъедините разъёмы противотуманных фар (см. Главу Бортовое электрооборудование) и датчика температуры. Отцепите наружные углы с обеих сторон бампера от крыльев и локеров и снимите бампер, потянув его вперёд. При установке нового бампера перенесите на него со старого бампера спойлер и пластину номерного знака. Удостоверьтесь, что металлические держатели (9 штук) не потеряны и не погнуты. Установите бампер на балку, следя за тем, чтобы ограничители рычагов очистителей фар и валы их э/моторов правильно располагались относительно бампера. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. В заключение проверьте исправность функционирования указателей поворотов, противотуманных фар и очистителей фар.

Передний бампер моделей с 2002 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

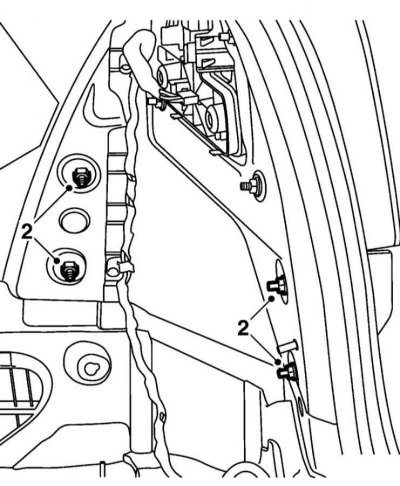

Снимите боковые декоративные решётки радиатора (см. Раздел Снятие и установка декоративных решёток радиатора) и крышку аккумуляторной батареи. Снимите указатели поворотов и фары (см. Главу Бортовое электрооборудование). Выверните болты крепления бампера к балке. Снимите защитную крышку омывателей фар, сжав её фиксаторы и выверните болты крепления локеров к бамперу. Снимите нижний защитный кожух двигательного отсека и верхние фиксаторы бампера. Отцепите наружные углы с обеих сторон бампера от крыльев и локеров и разъедините разъёмы противотуманных фар и датчика температуры. Оттяните бампер по бокам и снимите его с шести фиксаторов. При необходимости снятия кронштейна бампера слегка выверните болты крепления омывателей фар, выверните 4 болта крепления кронштейна (3) и ослабьте хомут (4). При установке нового бампера перенесите на него со старого бампера спойлер, пластину номерного знака, молдинги и нижнюю декоративную решётку радиатора. Установка производится в обратном порядке.

Задний бампер моделей Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните по два винта (1) из каждой колёсной арки. Откройте крышку багажника и снимите нижнюю накладку проёма багажного отделения. Отогните ковровое покрытие багажного отделения (4). На моделях с 2002 г. вып. снимите уплотнения, после чего отдайте гайки крепления бампера (5). На моделях до 2002 г. вып. снимите угловую проставку под задним комбинированным фонарём (5). На моделях с 2002 г. вып. снимите молдинги (6) и отдайте гайки (7) из двух отверстий за задним молдингом. При комплектации сцепным устройством разъедините его разъёмы и выверните болты его крепления к кузову. Вместе с помощником снимите бампер с фиксаторов и потяните его назад. При соответствующей комплектации разъедините разъём датчика системы помощи при парковке (1). При необходимости снятия кронштейнов крепления заднего бампера моделей с 2002 г. вып. выверните болты крепления кронштейна. Установка производится в обратном порядке.

Задний бампер и верхняя полка бампера моделей Универсал

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте дверь задка. На моделях с 2002 г. вып. снимите угловые молдинги заднего бампера. Выверните винты крепления верхней полки бампера (3). Освободите от фиксаторов нижний край полки бампера, слегка отогните её угол и снимите её, потянув прямо назад. При соответствующей комплектации разъедините разъёмы датчиков помощи при парковке. Выверните по два винта из каждой колёсной арки. Снимите вещевые ящики (4) и изолирующие пластины (5) в багажном отделении. На моделях до 2002 г. вып. снимите задние комбинированные фонари (см. Главу Бортовое электрооборудование). Отдайте крепёж бампера. При комплектации сцепным устройством разъедините его разъёмы и выверните болты его крепления к кузову. Вместе с помощником снимите бампер с фиксаторов и потяните его назад. При соответствующей комплектации разъедините разъёмы датчиков системы помощи при парковке. Установка производится в обратном порядке.

« предыдущая страница 13.1. Наружное оборудование и кузовные элементы

^ к оглавлению

следующая страница » 13.1.2. Снятие и установка декоративных решёток радиатора

Copyright © 2007-2022 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

AutoSoftos.com

AutoSoftos.com
Литература по ремонту автомобилей, Програмы для диагностики авто

Всегда свежий софт и автомобильная литература

• Доллар — 76.50
• Евро — 91.70

Как снять передний и задний бампер Saab 9-5 (1997-2001)

• Разместил: klays067;
• Прочитано: 522;
• Дата: 5-02-2021, 17:56;
•

-открываем капот.
-под капотом освобождаем из защелок и снимаем решетку радиатора.
-снимаем указатели поворотов и выкручиваем за ними гайки.
-выкручиваем четыре винта, которые крепят бампер к усилителю.
-по периметру нижней части выкручиваем винты (закручены снизу вверх), которые крепят защиту и подкрылки.

-выворачиваем колеса в сторону.
-в колесных арках выкручиваем по два винта с каждой стороны, которые крепят подкрылки и углы бампера.
-освобождаем фиксаторы в крыльях.
-с помощником стаскиваем бампер вперед (смотрим за проводами).
-разъединяем разъемы электрооборудования (если есть).

-открываем крышку багажника.
-(5 дверей) выкручиваем винты и снимаем накладку бампера.
-выкручиваем четыре гайки, которые крепят усилитель бампера к кузову.
-в колесных арках выкручиваем по два винта с каждой стороны, которые крепят подкрылки и стороны бампера.

Источник

Снятие и установка задних бамперов

Задний бампер моделей Седан

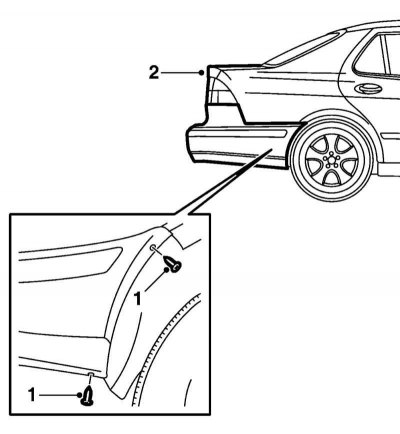

1. Выверните по два винта (1) из каждой колёсной арки.

2. Откройте крышку багажника и снимите нижнюю накладку проёма багажного отделения.

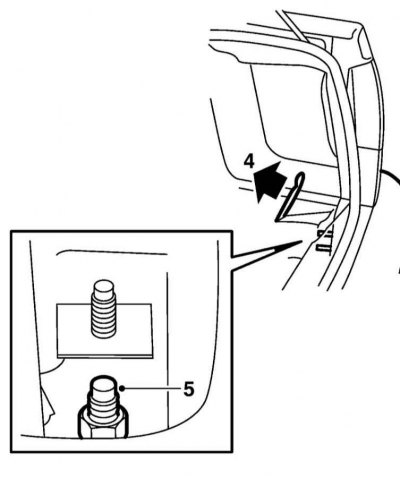

3. Отогните ковровое покрытие багажного отделения (4). На моделях с 2002 г. вып. снимите уплотнения, после чего отдайте гайки крепления бампера (5).

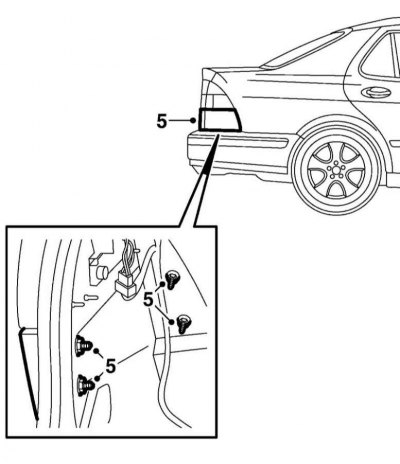

4. На моделях до 2002 г. вып. снимите угловую проставку под задним комбинированным фонарём (5).

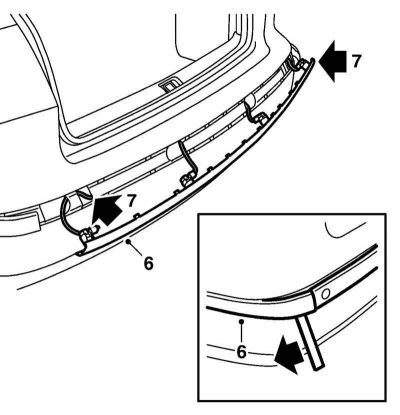

5. На моделях с 2002 г. вып. снимите молдинги (6) и отдайте гайки (7) из двух отверстий за задним молдингом.

6. При комплектации сцепным устройством разъедините его разъёмы и выверните болты его крепления к кузову.

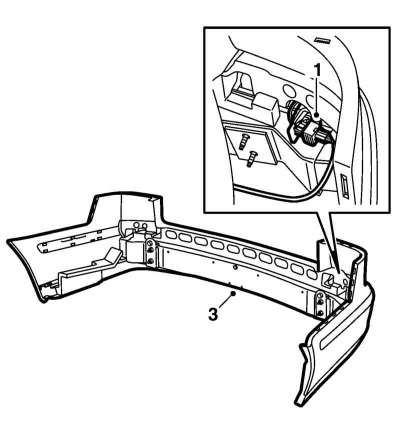

7. Вместе с помощником снимите бампер с фиксаторов и потяните его назад. При соответствующей комплектации разъедините разъём датчика системы помощи при парковке (1).

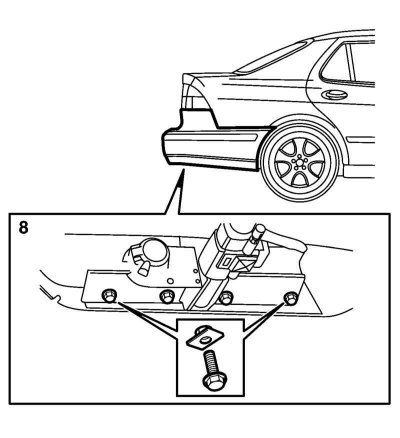

8. При необходимости снятия кронштейнов крепления заднего бампера моделей с 2002 г. вып. выверните болты крепления кронштейна.

9. Установка производится в обратном порядке.

Задний бампер и верхняя полка бампера моделей Универсал

1. Откройте дверь задка. На моделях с 2002 г. вып. снимите угловые молдинги заднего бампера.

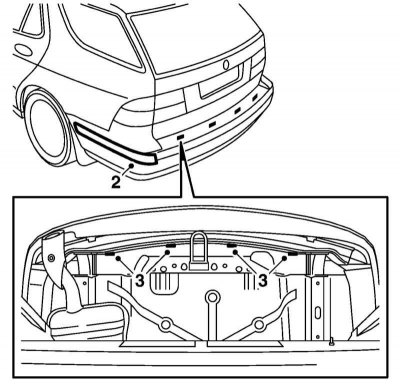

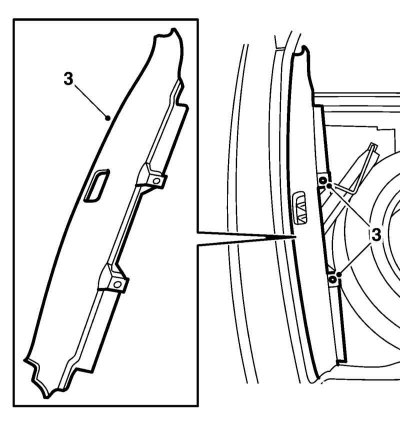

2. Выверните винты крепления верхней полки бампера (3).

3. Освободите от фиксаторов нижний край полки бампера, слегка отогните её угол и снимите её, потянув прямо назад. При соответствующей комплектации разъедините разъёмы датчиков помощи при парковке.

4. Выверните по два винта из каждой колёсной арки.

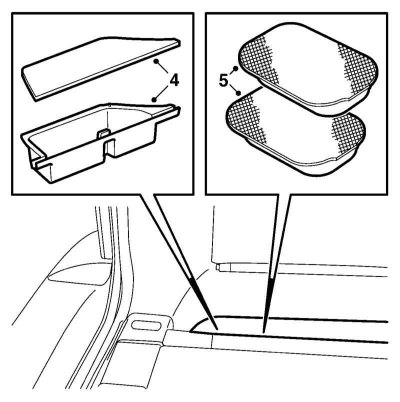

5. Снимите вещевые ящики (4) и изолирующие пластины (5) в багажном отделении. На моделях до 2002 г. вып. снимите задние комбинированные фонари (см. Главу Бортовое электрооборудование).

6. Отдайте крепёж бампера.

7. При комплектации сцепным устройством разъедините его разъёмы и выверните болты его крепления к кузову.

8. Вместе с помощником снимите бампер с фиксаторов и потяните его назад. При соответствующей комплектации разъедините разъёмы датчиков системы помощи при парковке.

9. Установка производится в обратном порядке.
