Снятие и установка заднего бампера
Снятие и установка заднего бампера BMW 5 (E39)
Снятие и установка заднего бампера
 | |
 |
2. Откройте багажник, снимите заднюю облицовку, обратитесь к Разделу Снятие и установка задней облицовки багажника.
3. Отверните три гайки крепления бампера ключом 13 мм слева и справа.
4. У автомобиля с дистанционным контролем парковки отрежьте ленточный хомут, расстыкуйте штекерное соединение и освободите кабель. Оттяните бампер немного назад и выньте кабельную втулку и кабель.
5 Выньте бампер назад с помощью ассистента.
1. Если необходимо, соберите бампер в один узел, см. иллюстр. в начале раздела.
2. Если необходимо, наденьте на амортизатор пластмассовый колпачок. Колпачок при снятии амортизатора часто остается в гнезде.
3. Вставьте бампер с помощью ассистента в боковые направляющие (1) и сместите его назад, установите сбоку передний элемент и сдвиньте его до упора вперед. При этом передняя направляющая должна зайти в зацеп (2) у бампера.
4. У автомобиля с дистанционным контролем парковки вставьте кабельную втулку и кабель. Состыкуйте штекерное соединение и закрепите кабель ленточным хомутом, также как перед снятием.
5. Немного приподнимите бампер, выставите его параллельно и закрепите моментом 20 Нм. Расстояние между бампером и кузовом должно составлять 5±1 мм.
6. Высота установки бампера регулируется при снятом амортизаторе путем поворота пластмассовой вставки с внутренним шестигранником.
7. Установите заднюю облицовку в багажнике.
8. Установите задние козырьки колес, закрепите зажимы и вставьте до упора предохранительные штифты.
Видео про «Снятие и установка заднего бампера» для BMW 5 (E39)
Замена бампера и дверной ручки на БМВ Е39
БМВ е39 / КАК СНЯТЬ ЗАДНИЙ БАМПЕР /
Как снять бампер BMW E- 39 (How to remove BMW E-39 bumper)
Источник
Разбираемся как снять и установить бампера на BMW 5 серии E39
В этой статье мы разберемся как снимать передний и задний бампера на BMW пятой серии в E39 кузове. Пошагово рассмотрим весь процесс и познакомим с главными его особенностями. Но обо всем по порядку, а начнем мы с переднего бампера.
Передний бампер: снятие
Передний бампер BMW 5 E39 в состоянии выдержать удар автомобиля, двигающегося со скоростью до 4 км/ч. Вряд ли, конечно, стоит это проверять, но все же ситуации в жизни бывают разные, поэтому просто примем это к сведению. Удар принимает на себя внутренняя алюминиевая балка и два гидравлических амортизатора. Кстати амортизаторы, ценой своей деформации, могут поглотить и удар на скорости до 15 км\ч, и при этом балки двигателя останутся без повреждений.
Вот как схематично выглядит передний бампер:
- Облицовка
- Решетка открывающая
- Решетка закрывающая
- Козырек
- Подкладка
- Козырек
- Подкладка
- Решетка
- Уплотнитель
- Крышка
- Козырек
- Упорная планка
- Балка
- Буфер
- Болт
Шаг 1. Просто отворачиваем три наружных болта крепления козырьков колес слева и справа и вынимаем козырьки сбоку из бампера.
Шаг 2. Теперь отсоединяем сверху и снимаем декоративную решетку.
Шаг 3. Переходим непосредственно к снятию бампера, предварительно отвернув болты крепления Torx T50 бампера к амортизаторам слева и справа. Теперь снимаем бампер.
Шаг 4. Расстыковываем штекерное соединение противотуманных фар и/или отсоединяем шланги фароочистителей. Важно при этом пережать шланги зажимами, чтобы жидкость не вытекала.
Передний бампер: установка
Шаг 1. Для облегчения работы комплектуем узел бампера.
Шаг 2. Далее вам понадобится напарник, ведь только с его помощью вы сможете установить бампер горизонтально. Состыкуйте штекерное соединение противотуманных фар и/или соедините шланги фароочистителей.
Шаг 3. Теперь вставляем бампер в боковые направляющие и нажимаем на него.
Шаг 4. Выставляем бампер параллельно кузову и закрепляем винтами. При этом расстояние между бампером и кузовом должно составлять А = 5 ± 1 мм.
Шаг 5. Отрегулируем высоту бампера поворотом пластмассовых вставок (5) в амортизаторах.
Шаг 6. Ставим декоративную решетку, вставляем заклепки и вдавливаем их.
Шаг 7. Напоследок крепим передний козырек колеса. Все, бампер на месте!
Задний бампер: снятие
Задний бампер также способен выдержать удар 4 км/ч. Как и на переднем, удар на себя принимают внутренняя стеклопластиковая балка и два гидравлических амортизатора. Схема заднего бампера:
- Облицовка
- Задняя упорная планка
- Центральный козырек
- Боковая упорная планка
- Козырек
- Теплоизоляция
- Заклепка
- Держатель
- Крышка буксировочного гака
- Крышка
- Зажим
- Усилитель
- Саморез
- Гайка
- Скользящий элемент
- Буксировочный гак
- Балка
- Болт
- Уплотнение
- Амортизатор
Шаг 1. Как и в случае с передним бампером мы начинаем процесс с козырьков, то есть отворачиваем болты крепления левого и правого задних козырьков колес. Для этого вынимаем зажим, предварительно выбив штифты в центре зажимов с помощью коленчатого торцевого ключа. Если штифты имеют крышку, вынимаем сначала штифты отверткой, а уже затем снимаем зажим. После этого снимаем козырьки колес сбоку у амортизаторов.
Шаг 2. Открываем багажник, снимаем заднюю облицовку.
Шаг 3. Отворачиваем три гайки крепления бампера ключом 13 мм слева и справа.
Шаг 4. У автомобиля с дистанционным контролем парковки отрезаем ленточный хомут, расстыковываем штекерное соединение и освобождаем кабель. Оттягиваем бампер немного назад и вынимаем кабельную втулку и кабель.
Шаг 5. Тут вам снова понадобиться ассистент – с его помощью и вынимаем бампер.
Задний бампер: установка
Шаг 1. Собираем бампер в один узел.
Шаг 2. Надеваем на амортизатор пластмассовый колпачок (при необходимости).
Шаг 3. Вставляем бампер (снова с помощью ассистента) в боковые направляющие и смещаем чуть назад, устанавливаем сбоку передний элемент и сдвигаем его до упора вперед. При этом передняя направляющая должна зайти в зацеп у бампера.
Шаг 4. У автомобиля с дистанционным контролем парковки вставляем кабельную втулку и кабель. Состыкуйте штекерное соединение и закрепляем кабель ленточным хомутом, также как перед снятием.
Шаг 5. Немного приподнимаем бампер, выставляем его параллельно и закрепляем. Расстояние между бампером и кузовом должно составлять 5±1 мм.
Шаг 6. Высота установки бампера регулируется при снятом амортизаторе путем поворота пластмассовой вставки с внутренним шестигранником.
Шаг 7. Устанавливаем заднюю облицовку в багажнике.
Шаг 8. Устанавливаем задние козырьки колес, закрепляем зажимы и вставляем до упора предохранительные штифты.
Источник
Снятие и установка заднего бампера
Бампер устроен так, что он без повреждений противостоит ударам при скорости движения автомобиля до 4 км/ч. При этом энергия столкновения воспринимается расположенной внутри балкой из стеклопластика и двумя энергопоглощающими буферами.
Снятие
В правой и левой колесных нишах отпустить крепление брызговиков. Для этого удалить распорные зажимы, предварительно выбив штифты в центре зажимов с помощью изогнутой отвертки с наружными шлицами размером на 2,5-3,0 мм. Если распорные зажимы имеют шляпки то сначала отжать отверткой штифты, а затем удалить зажимы. В заключение движением в сторону от бампера вытащить брызговики.
Примечание: снимать колеса для этого не нужно.
Открыть багажный отсек, снять заднюю облицовку, см. с. 133.

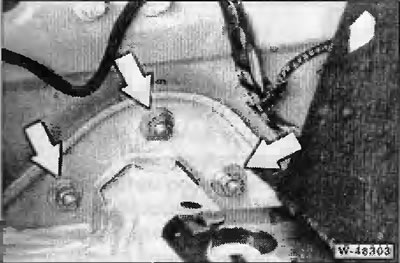

Ключом на 13 мм слева и справа отвернуть по 3 гайки -стрелки- крепления бампера.
У автомобиля, оборудованного системой контроля дистанции при парковке (PDC), распустить хомут крепления проводов, разъединить штекерный разъем и освободить провода. Бампер немного потянуть назад и вытащить вставку для проводов вместе с проводами.
Вместе с помощником движением назад снять бампер.
Установка
Если требуется, укомплектовать бампер, см. рисунок W-48301.

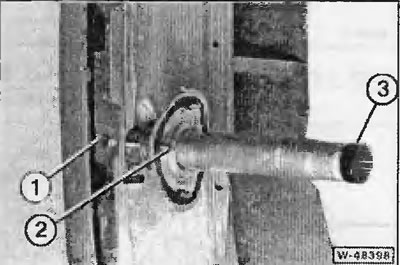

Если требуется, надеть на энергопоглощающий буфер пластмассовую заглушку -3-. При снятии заглушка часто остается в приемнике энергопоглощающего буфера.

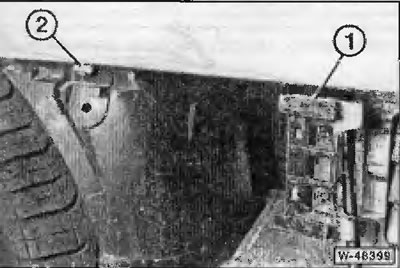

Вместе с помощником вставить бампер в боковые направляющие -1- и нажать его вперед. Переднюю часть сбоку нажать и сдвинуть бампер по упора вперед. При этом передняя направляющая бампера должна войти в держатель -2-.
У автомобиля с системой PDC установить вставку для проводов вместе с проводами, соединить штекерный разъем и закрепить хомутом провода в положении, которое они занимали перед снятием.
Бампер сзади немного приподнять, выровнять его параллельно кузову и крепление затянуть моментом 20 Нм. Расстояние между бампером и кузовом должно составлять 5±1 мм.
Положение бампера по высоте регулируется при снятом бампере поворачиванием пластмассовой головки с внутренним шестигранником, расположенной в энергопоглощающих буферах.
Установить заднюю облицовку багажного отсека.
Приставить задние брызговики, вставить распорные зажимы и вбить до упора распорные штифты зажимов.
Источник
Демонтаж заднего бампера BMW E46 (седан и купе)
Для кузова седан
Снизу бампера звездочкой Т-50 откручиваем два длинных винта.
Далее головкой на 5/16 (можно другим ключом, но по размеру этот точный) снизу по бокам откручиваем два винта.
После этого аккуратно отжимаем бампер и оттягиваем его с обеих сторон назад, там имеются дорожки по которым он «выезжает» назад. Чтобы не сломать дорожки, лучше это делать одновременно вдвоем с помощником.
Для кузова купе
Для демонтажа бампера на купе понадобится торкс 25 и отвертка.
Сначала на бампере снимаем панельку (номер В1), после чего откроется доступ к винтам (номера В4 и В3), откручиваем их звездочкой Т-50.
После этого в нижней части бампера (номер В2), а так же на брызговиках отсоединяем клипсы.
Остается аккуратно расщелкнуть крепления и снять бампер.
